擺杆淋雨試驗機說明書

前言

感謝貴司選擇了本公司的產品,本公司不僅給貴司提供質量優良的產品,而且將提供可 靠的售後服務。

為確保使用人員之人身安全及儀器的完好性,在使用本儀器前請充分閱覽此操作手冊, 確實留意其使用上的注意事項。本操作手冊詳細介紹此儀器之設計原理、依據標準、構造、 操作規範、校正、保養、可能故障的情形及排除方法、電氣圖等內容。在本操作手冊中如有 提及之各種 “試驗規定＂、“標準＂時均隻作參考用,如貴司覺得有異議請自行檢閱相關標 準或資料。

特別聲明：

* 本操作手冊不能作為向本公司提出任何要求的依據。

* 本操作手冊的解釋權在本公司。

一、概論

產品簡述：

擺杆淋雨試驗機裝置通過電機、變頻器（進口件）驅動減速器、偏心輪機構、齒條齒輪等機械傳動實現擺管擺動。利用變頻器調節擺管次數( 單位時間內)，通過偏心輪機構調節角度。為實現整個外殼的麵均與實現淋雨試驗，電機帶動渦輪減速旋轉，從而達到工作台旋轉速度，從而使產品的各個麵都均勻試驗。為滿足不同的試驗標準，噴嘴的孔徑具體選擇。噴嘴為可拆式專用噴嘴，噴孔可根據標準要求的孔徑隨時更換，以使射出的水滴均勻，流量充足。

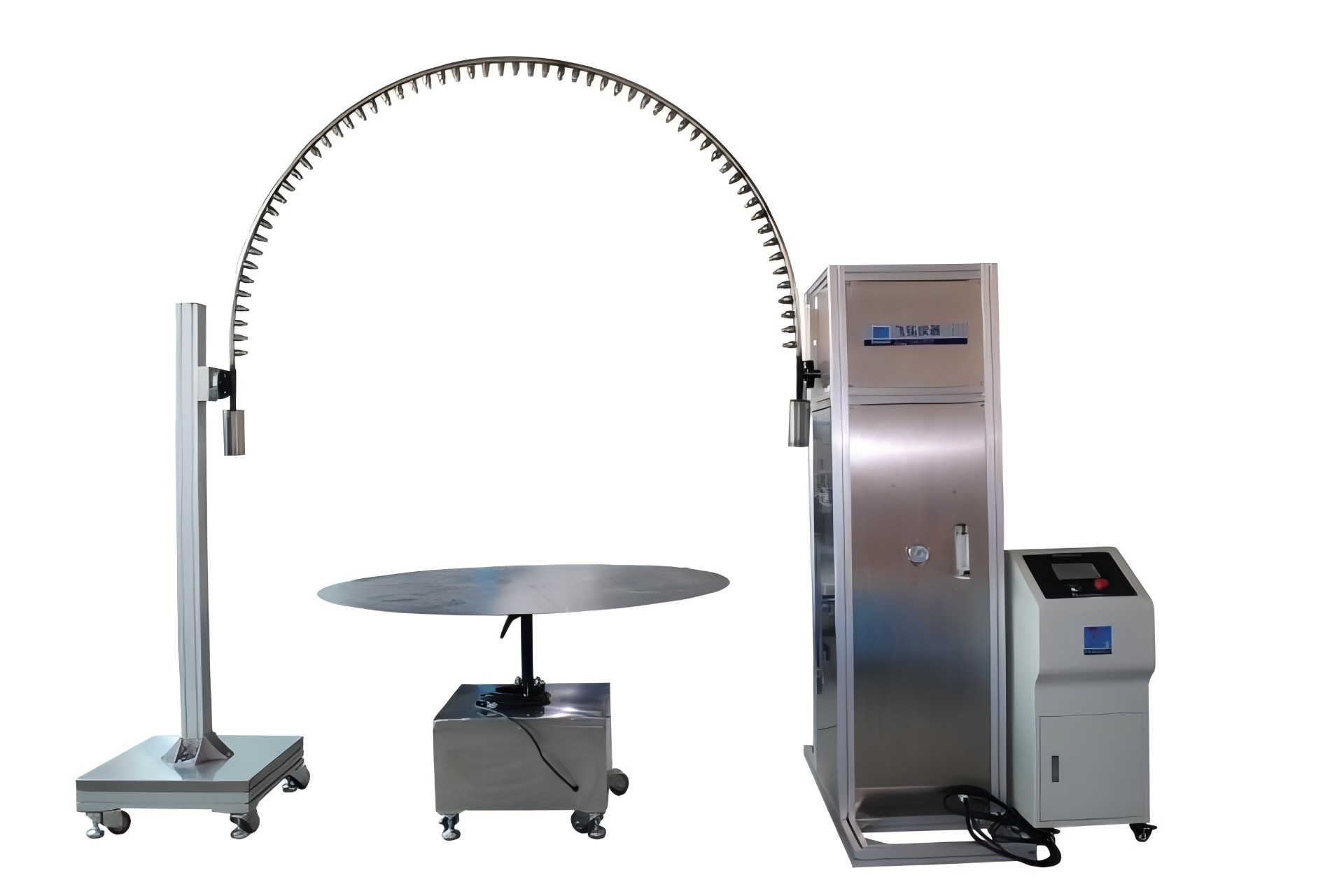

（設備整體圖片，見下圖）

二、擺杆淋雨試驗機程序說明

1.將測試樣品以放置在測試設備圓盤上。

2.連接開關插座，啟動電源控製按鍵；

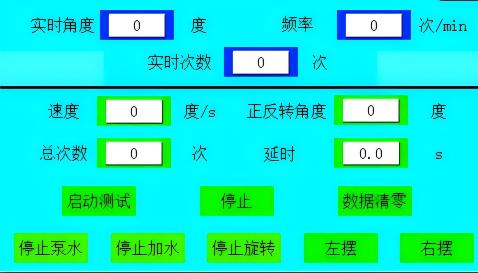

3.啟動電源後顯示屏出現下圖（圖一）界麵，在此界麵可實時監測到測試過程中擺管淋雨的實時角度、頻率、實時次數的實時數據變化。

（圖一）

4.根據需求可設定相應的速度、正反轉的角度、總次數、延時等參數數值。

* 速度（度/s）：可設定擺管淋雨的速度，即每秒擺管多少度。

* 正反轉角度（度）：可設定啟動自動測試時擺管的正反轉角度。

* 總次數（次）：可設定擺管測試的總次數，到達設定的次數值設備自動停止工作。

* 延時：即可根據需求設定上一個測試動作和下一個測試動作之間的間隔時間（擺管測試分為四個動作，從原點向左擺管→回到原點→再從原點向右擺管→回到原點 四個動作）。

5.（1）點擊“停止泵水”擺管開始抽水噴淋，並顯示“正在泵水”， 再次點擊停止抽水噴淋。

（2）點擊“停止加水”水箱開始加水，並顯示“水箱加水”，再次點擊停止水箱加水。

（3）點擊“停止旋轉”擺管開始旋轉，並顯示“正在旋轉”，再次點擊停止旋轉。

（4）點擊“左擺”即手動向左方向旋轉擺管。

（5）點擊“右擺”即手動向右方向旋轉擺管。

（6）點擊“數據清零”即清零所有實時顯示數據

（7）點擊“停止”停止所有測試。

（8）點擊“啟動測試”啟動擺管淋雨測試。

注意：原點必須在亮的情況下，機器點啟動測試才有效！！！

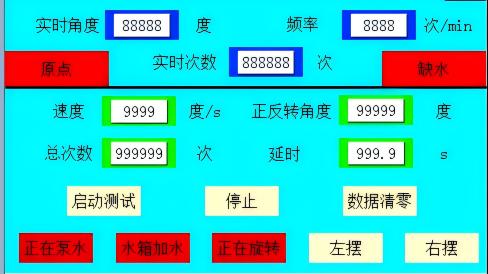

（圖二）

三、擺杆淋雨試驗機保養說明

1.儀器使用前必須放在穩固的台麵上，

2.不允許在使用過程中搬弄機台；

3.選擇相應電源電壓，切勿過高，避免燒壞器件；

4.在儀器出現異常時，請與廠家聯係以便及時處理；

5.機器工作時必須有良好的通風環境。

6.按鍵機械各組件，由於運轉負荷較大，機械部分請及時加潤滑油；

7.每次試驗完畢，清理機台，保持機台清潔；

8.控製箱部分，須以幹布擦拭，不可用濕布。

9.每次使用設備完畢後，應做好設備內外的清潔工作；

10.對設備的噴塗層應經常注意防腐措施，以防受蝕，在設備的外表麵用防鏽油。

11.請勿隨意拆裝電器組件及設備的零（部）件，以免損壞電氣控製線路，造成設備人為故障而影響其性能；

12.貯存使用設備時，周圍無易燃、易爆及腐蝕性物質；

本機精密儀器請專人操作使用及維護保養；

四、擺杆淋雨試驗機質量保證

一､質量保證事項本試驗機自出廠日期起免費服務期限為一年(消耗品不在免費範圍內,不含差旅費)。

二､遇下列情況,雖在有效保證期限內,亦得酌收技術或材料費

1. 由於天災地變而損毀。

2. 由於使用者之過失或操作錯誤以致故障。

3. 未按規定使用電源電壓導致損壞。

4. 自行拆修以致損壞。

5. 借給他人使用以致故障。

6. 自行改裝以致故障。

7. 自行校正以致故障。

8. 轉移或運送不慎而故障。

三､注意事項：

1.凡原在廣東地區安裝使用之本公司產品,如將產品移往廣東以外地區使用時,不論是否在保證期限內,服務人員之交通費及出差費,概由客戶支付。

2.凡廣東省地區以外之客戶,不論是否在保證期間內,服務人員之交通費及出差費,概由客戶支付。
