4工位電子霧化吸阻測試儀使用說明書

前 言

感謝貴司選擇了本公司的產品,本公司不僅給貴司提供質量優良的產品,而且將提供可 靠的售後服務。

為確保使用人員之人身安全及儀器的完好性,在使用本儀器前請充分閱覽此操作手冊, 確實留意其使用上的注意事項。本操作手冊詳細介紹此儀器之設計原理、依據標準、構造、 操作規範、校正、保養、可能故障的情形及排除方法、電氣圖等內容。在本操作手冊中如有 提及之各種 “試驗規定＂、“標準＂時均（jun1）隻作參考用,如貴司覺得有異議請自行檢閱相關標 準或資料。

特別聲明：

本操作手冊不能作為向本公司提出任何要求的依據。

本操作手冊的解釋權在本公司。

正文：

隨著電子霧化行業的迅猛發展，各類電子霧化設備的質量檢測成為行業關注的焦點。4工位電子霧化吸阻測試儀作為一款先進的檢測設備，不僅滿足了企業對產品質量的高標準要求，更在提升生產效率、保障產品一致性等方麵發揮了重要作用。本文將詳細解析4工位電子霧化吸阻測試儀的特點、操作流程及其在行業中的應用。

一、4工位電子霧化吸阻測試儀的特點

高效率：4工位設計，可同時進行4個產品的吸阻測試，大大提升了檢測效率，降低了生產成本。

精度高：采用先進的測量技術，確保測試結果的精確性，為產品質量提供可靠保障。

操作簡便：人性化的設計，使操作過程更加簡單，無需專業知識即可輕鬆上手。

自動化程度高：自動完成測試、數據記錄、分析等過程，減少了人工幹預，降低了誤操作的風險。

擴展性強：可根據需求，增加更多測試功能，滿足不斷發展的行業需求。

二、工4工位電子霧化吸阻測試儀技術擦書

三、4工位電子霧化吸阻測試儀的操作程程序說明

1、將測試樣品以正確的方式連接在設備上；

2、連接開關插座，在設備的右邊啟動電源控製按鈕;

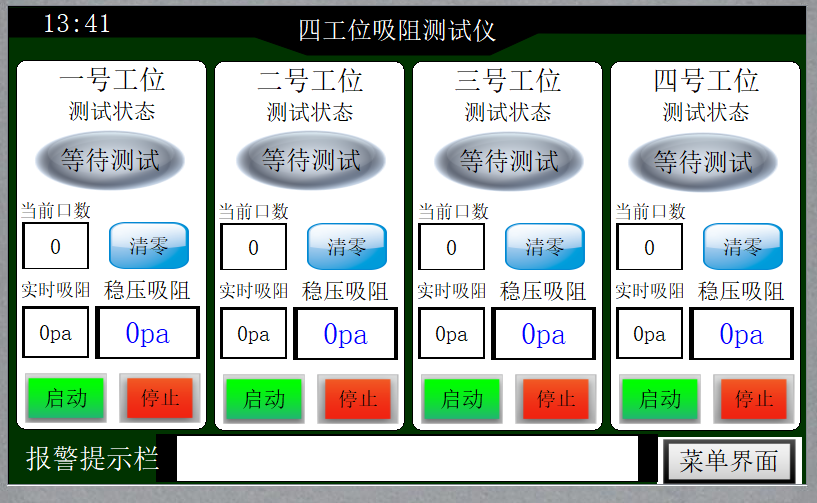

3、顯示屏出現下圖（圖一）界麵，在此界麵可監測到電子煙在測試過程中的當前口數、實時吸阻、最大吸阻、穩壓吸阻、當前容量以及吸煙時間的實時顯示數據；

設備在空抽的狀態下,吸阻測試數據顯示：10-30Pa都是屬於正常現象。

“一號”“二號”“三號”“四號”工位實時顯示測試狀態可單獨顯示控製。

“當前口數”即可顯示測試過程中吸煙的實時次數

“實時吸阻”即可顯示測試過程中吸煙的實時吸阻數值；

“穩壓吸阻”即可顯示測試過程中吸煙到達活塞最高位置時的吸阻數值；

點擊“一號”“二號”“三號”“四號”所對應的“啟動鍵”即可啟動設備的相應工位自動對產品進行測試；

點擊“一號”“二號”“三號”“四號”所對應的“停止鍵”即設備複位後停止相應工位的測試工作；

點擊“一號清零”“二號清零”“三號清零”“四號清零”即可將測試數據清零；

點擊“菜單界麵”即可進入到（圖二）；

（圖一）

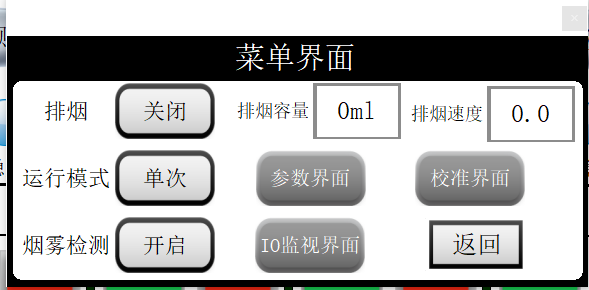

.在此菜單界麵（圖二）中，可根據需求設定相應的界麵功能。

“排煙”可點擊“開啟”“關閉”兩種模式。“排煙容量”可安需求設置“排煙速度”可按需求設置。

“運行模式”可點擊“單次”“循環”兩種模式。

“煙霧檢測”可點擊“開啟”“關閉”兩種模式。

點擊“參數界麵”即可進入參數界麵（圖三）；

點擊“校準界麵”即可進入校準界麵（圖四）；

點擊“IO監視界麵”即可進入到IO監視界麵（圖五）；

點擊“返回”即可返回到首頁界麵（圖一）。

點擊“一號”“二號”“三號”“四號”所對應的“停止鍵”即設備複位後停止相應工位的測試工作；

點擊“一號清零”“二號清零”“三號清零”“四號清零”即可將測試數據清零；

點擊“菜單界麵”即可進入到（圖二）；

（圖二）

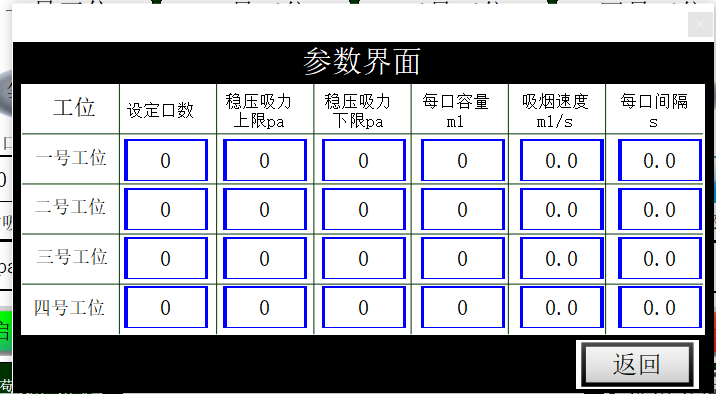

5.在此參數界麵（圖三）中，可根據需求設定相應的界麵功能

“設定口數”即可設定吸煙的總口數次數，達到所設定數值時停止測試；

“穩壓吸力上限”即可設定穩壓吸力的上限數值，測試低於所設定的“穩壓吸力上限”數值時，設備即複位後停止測試；

“穩壓吸力下限”即可設定穩壓吸力的下限數值，測試低於所設定的“穩壓吸力下限”數值時，設備即複位後停止測試；

“每口容量”即可設定每口吸煙的容量；

“吸煙速度”即可設定每口吸煙的速度；

“每口間隔”即可設定每口吸煙的間隔時間；

點擊“返回” 即返回到菜單界麵（見圖二）；

點擊“校準界麵”即進入到設備校準界麵（見圖三）

（圖三）

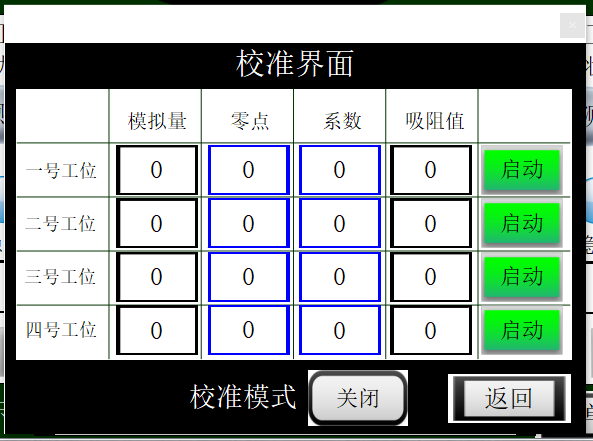

6.如數據發生變化或與所需數據不符時，可通過點擊

（圖二）中“菜單界麵”進入（圖四）中的“設置界麵”點擊“校準界麵”進行設置（圖四），具體參數值需聯係廠家

（請勿隨意更改“吸力校準”的參數值，否則會導致設備測試數據不準確）。

點擊“返回” 即返回到菜單界麵（見圖二）；

（圖四）

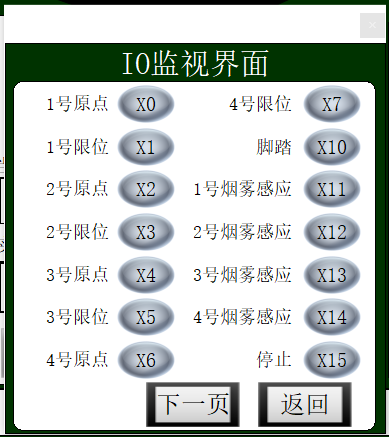

7.“菜單界麵”點擊“IO監視界麵”可進入（圖五、圖六）監視界麵。

圖五

圖六

保養說明

1.儀器使用前必須放在穩固的台麵上，

2.不允許在使用過程中搬弄機台；

3.選擇相應電源電壓，切勿過高，避免燒壞器件；

4.在儀器出現異常時，請與廠家聯係以便及時處理；

5.機器工作時必須有良好的通風環境。

6.按鍵機械各組件，由於運轉負荷較大，機械部分請及時加潤滑油；

7.每次試驗完畢，清理機台，保持機台清潔；

8.控製箱部分，須以幹布擦拭，不可用濕布。

9.每次使用設備完畢後，應做好設備內外的清潔工作；

10.對設備的噴塗層應經常注意防腐措施，以防受蝕，在設備的外表麵用防鏽油

11.請勿隨意拆裝電器組件及設備的零（部）件，以免損壞電氣控製線路，造成設備人為故障而影響其性能；

12.貯存使用設備時，周圍無易燃、易爆及腐蝕性物質；

本機精密儀器請專人操作使用及維護保養；
