電子煙2工位吸阻測試儀說明書

前 言

感謝貴司選擇了本公司的產品,本公司不僅給貴司提供質量優良的產品,而且將提供可 靠的售後服務。

為確保使用人員之人身安全及儀器的完好性,在使用本儀器前請充分閱覽此操作手冊, 確實留意其使用上的注意事項。本操作手冊詳細介紹此儀器之設計原理、依據標準、構造、 操作規範、校正、保養、可能故障的情形及排除方法、電氣圖等內容。在本操作手冊中如有 提及之各種 “試驗規定＂、“標準＂時均隻作參考用,如貴司覺得有異議請自行檢閱相關標 準或資料。

特別聲明：

本操作手冊不能作為向本公司提出任何要求的依據。

本操作手冊的解釋權在本公司。

目 錄

一、概論

二、電子煙2工位吸阻測試儀程序說明

三、質量保證

四、保養說明

五、備注

一、概論

（設備整體圖片，見下圖）

二、程序說明

1、將測試樣品以正確的方式連接在設備上；

2、連接開關插座，啟動電源控製按鈕;

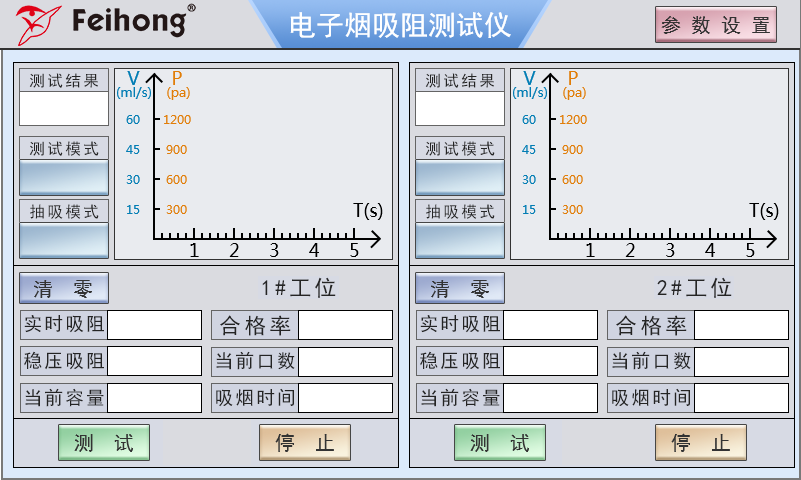

3、進入如下（圖一）測試界麵，在此界麵可實時監測到電子煙在測試過程中的當前口數、合格率、實時吸阻、穩壓吸阻、吸煙時間、當前容量的實時顯示數據；

4、點擊抽吸或吸阻，可顯示波形圖。

設備在空抽的狀態下,吸阻測試數據顯示：10-30Pa都是屬於正常現象。

“參數設置”點擊即可進入（圖二）界麵；

“當前口數”即可顯示測試過程中吸煙總口數；

“合格率”即可顯示測試結果的合格率；

“實時吸阻”即可顯示測試過程中吸煙的實時吸阻數值；

“穩壓吸阻”即可顯示測試過程中吸煙到達活塞最高位置時的吸阻數值；

“當前容量”即可顯示測試過程中吸煙的實時容量值。

“吸煙時間”即可顯示測試過程中每口吸煙的時間（吸煙時間=每口容量/速度）。

點擊“測試” 即設備按照所設定的參數進行測試；

點擊“停止”即立即停止測試；

點擊“清零”即清零所有實時顯示數據。

通過點擊“測試模式”可切換單次或循環測試。循環模式下，當前口數值達到“設定次數”時，立即停止測試；點擊清零後可再次啟動測試。

通過點擊“抽吸模式”切換正弦形或梯形波；

圖一

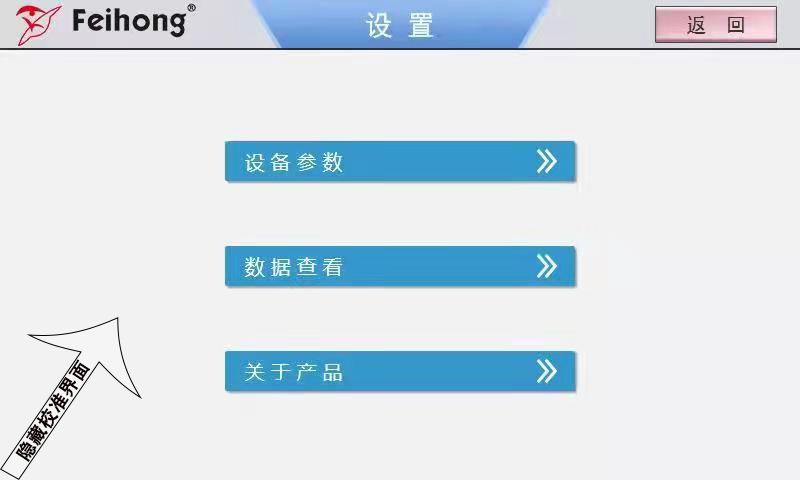

5、進入設置界麵中，可跟進需求選擇進入對應的顯示頁麵；

“設備參數”點擊即可進入圖三界麵；

“數據查看” 點擊即可進入圖四界麵；

“返回”點擊即可進入首界麵（測試界麵）；

圖二

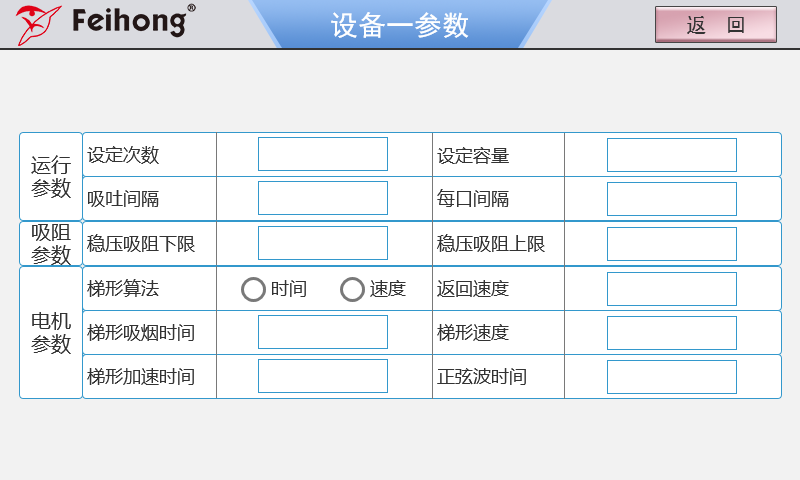

5、進入設備參數界麵，可根據需求設定相應測試數值；

運行參數

“設定次數”吸煙次數0-999999口可設定，測試界麵“當前口數”達到所設定數值時停止測試；

“設定容量”每口吸煙容量0-99.9ml可設定；

“吸吐間隔”每口吸煙跟吐煙的間隔時間0-100s可設定；

“每口間隔”每口吸煙的間隔時間0-100s可設定；

吸阻參數

“穩壓吸力上限+下限”穩壓吸力上限跟下限的數值，0-3000Pa可設定；設備在測試過程中，穩壓吸阻不在設定範圍內，設備會報警提示並停止測試；此時點擊停止清零後可再次點擊啟動測試

電機參數

梯形算法，可選擇時間模式或速度模式，多數客戶選用的是速度模式。

選擇“時間”模式。（例如：設定容量為50ml，設定梯形吸煙時間為5s，設備會按照10ml每秒的速度來進行抽吸測試。）公式：容量/時間=抽吸速度。

選擇“速度”模式。（例如：設定容量為60ml，梯形速度為20，梯形加速時間設定為2s，設備會按照3秒60ml的速度來進行抽吸）公式：容量/速度=抽吸時間。

“返回速度”活塞氣缸抽吸到頂端，返回原點的速度可設定；

“梯形吸煙時間”可設定梯形吸煙時間；

“梯形速度”可設定梯形速度；

“梯形加速時間”出廠默認值為0.001；

“正弦波時間”可設定正弦波時間；

圖三

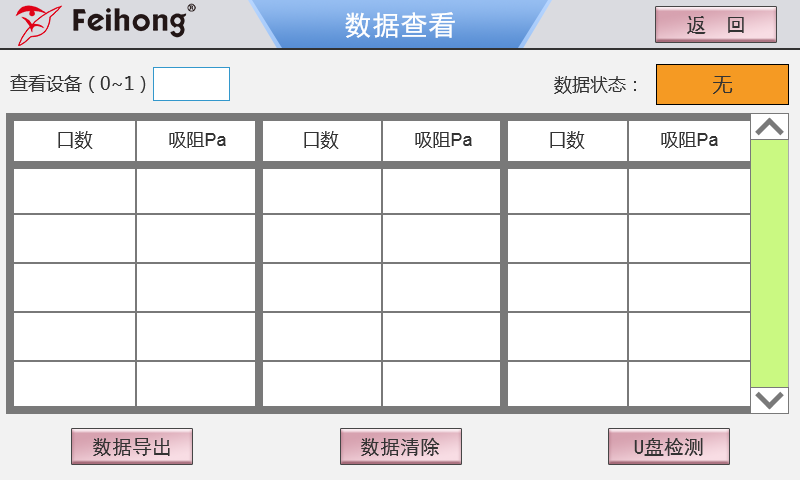

6、進入如下數據界麵（圖四）可查看數據，如需啟用自動導出測試數據功能。設備未啟動測試前，插入U盤後，點擊啟動測試，儲存至1000組數據即可自動導出至U盤。設備本身可自動儲存1000組數據，多餘數據不做存儲功能。

查看設備位置“輸入0或1”（0表示1工位，1表示2工位），再插入U盤可導出單獨一個工位的測試記錄數據。

點擊“數據清除”可清除1-2工位記錄的測試數據；

圖四

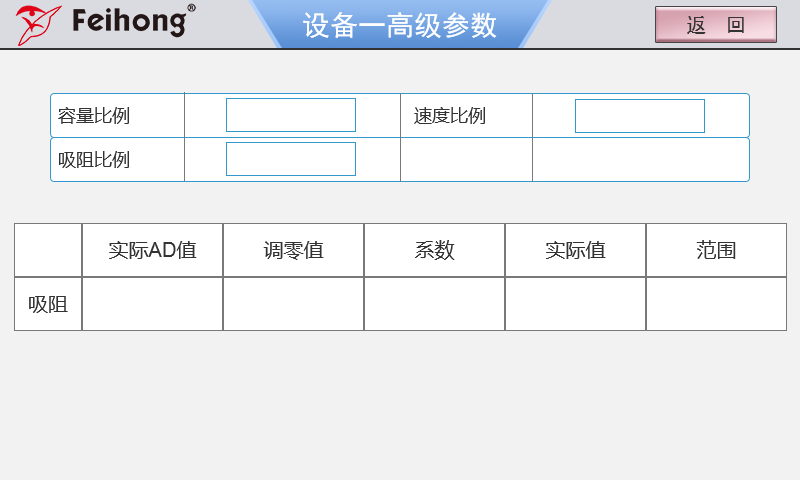

7、如數據發生變化或與所需數據不符時，可點擊圖二中的“左下角”箭頭所示處，輸入“654321”密碼進入下圖“校準”界麵進行設置校準（圖五），具體數值需自行算出，如有疑問可聯係廠家。（請勿隨意更改校準界麵參數，以免導致測試數據不準。）

①　實際AD值:出廠默認值，不需要設置；

②　調零值:傳感器感應到的吸力數值，去除浮動的模擬量。空載情況下將模擬量的最大值寫入零點。

③　係數:係數為反比係數。通過調節係數的大小而最終校準實際值。

④　實際值:實際顯示的吸阻值。

圖五

三、質量保證

（1）質量保證事項本試驗機自出廠日期起免費服務期限為一年。(消耗品不在免費範圍內,不含差旅費)。

（2）遇下列情況,雖在有效保證期限內,亦得酌收技術或材料費

1. 由於天災地變而損毀。

2. 由於使用者之過失或操作錯誤以致故障。

3. 未按規定使用電源電壓導致損壞。

4. 自行拆修以致損壞。

5. 借給他人使用以致故障。

6. 自行改裝以致故障。

7. 自行校正以致故障。

8. 轉移或運送不慎而故障。

（3）注意事項：

1.凡原在廣東地區安裝使用之本公司產品,如將產品移往廣東以外地區使用時,不論是否在保證期限內,服務人員之交通費及出差費,概由客戶支付。

2.凡廣東省地區以外之客戶,不論是否在保證期間內,服務人員之交通費及出差費,概由客戶支付。

四、保養說明

1.儀器使用前必須放在穩固的台麵上，

2.不允許在使用過程中搬弄機台；

3.選擇相應電源電壓，切勿過高，避免燒壞器件；

4.在儀器出現異常時，請與廠家聯係以便及時處理；

5.機器工作時必須有良好的通風環境。

6.按鍵機械各組件，由於運轉負荷較大，機械部分請及時加潤滑油；

7.每次試驗完畢，清理機台，保持機台清潔；

8.控製箱部分，須以幹布擦拭，不可用濕布。

9.每次使用設備完畢後，應做好設備內外的清潔工作；

10.對設備的噴塗層應經常注意防腐措施，以防受蝕，在設備的外表麵用防鏽油

11.請勿隨意拆裝電器組件及設備的零（部）件，以免損壞電氣控製線路，造成設備人為故障而影響其性能；

12.貯存使用設備時，周圍無易燃、易爆及腐蝕性物質；

本機精密儀器請專人操作使用及維護保養；
