輪轂氣密性試驗機說明書

前言

感謝貴司選擇了本公司的產品,本公司不僅給貴司提供質量優良的產品,而且將提供可 靠的售後服務。

為確保使用人員之人身安全及儀器的完好性,在使用本儀器前請充分閱覽此操作手冊, 確實留意其使用上的注意事項。本操作手冊詳細介紹此儀器之設計原理、依據標準、構造、 操作規範、校正、保養、可能故障的情形及排除方法、電氣圖等內容。在本操作手冊中如有 提及之各種 “試驗規定＂、“標準＂時均隻作參考用,如貴司覺得有異議請自行檢閱相關標 準或資料。

特別聲明：

* 本操作手冊不能作為向本公司提出任何要求的依據。

* 本操作手冊的解釋權在本公司。

目錄

一、概論

二、操作說明

三、安全說明

四、質量保證

五、保養說明

一、概論

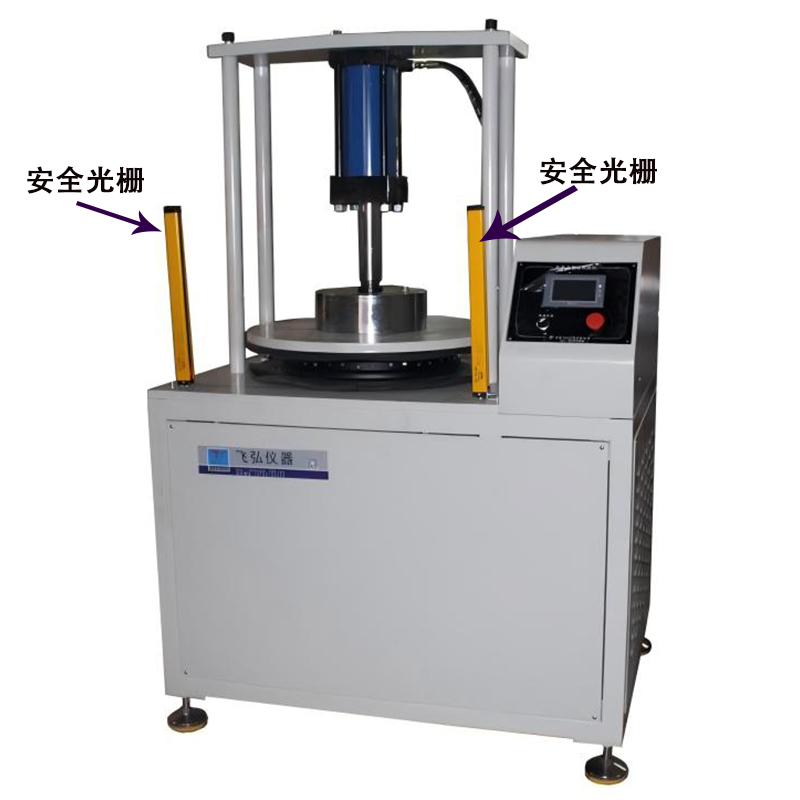

（設備整體圖片，見下圖）

1、輪轂氣密性試驗機設備裝有兩根安全光柵，設備在測試過程中，有手或物品靠近此光柵，光柵感應到有物品靠近，即設備會停止測試

二、操作說明

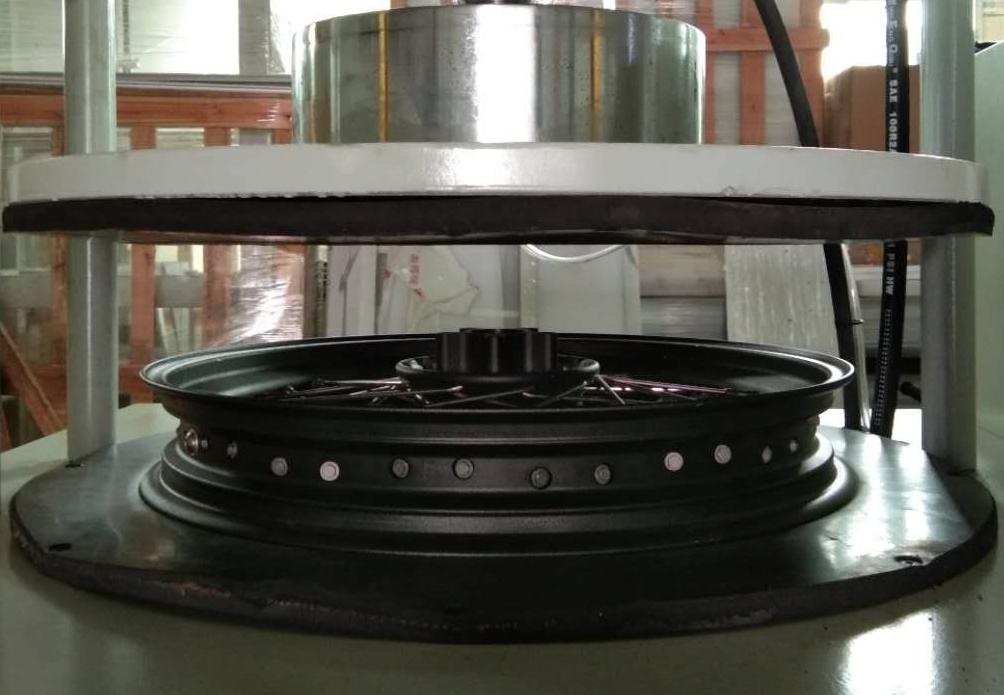

1、將測試樣品以正確的方式固定在設備上，如下圖（圖一）所示；

（圖一）

2、連接開關插座，啟動電源控製按鈕；

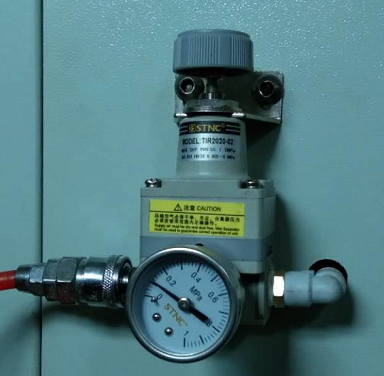

3、將氣壓連接在設備上如（圖二所示），可根據需求扭動氣壓閥的旋轉按鈕來調節氣壓大小。備注：當設備在測試過程中的實時氣壓不會超過所設的氣壓值；

（圖二）

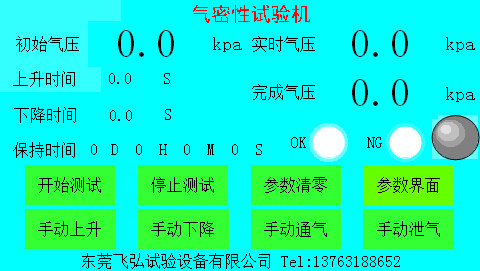

4、啟動電源後顯示屏出現下圖（圖三）界麵，在此界麵可實時監測到設備在測試過程中的實時氣壓、初始氣壓、完成氣壓、上升時間、下降時間、保持時間的實時測試數值。

*“初始氣壓”即設備在測試過程中所采集的氣壓數值；

*“實時氣壓”即設備達到所設定的氣壓數值後，設備停止測試、開始泄氣；備注：氣壓閥所設置壓力值越大，設備在測試過程中實時氣壓達到的氣壓數值的偏差越大。

*“完成氣壓”即設備測試完成時所采集的氣壓數值；

*“上升時間”即顯示所設定的上升時間的參數值；

*“下降時間”即顯示所設定下降時間的參數值；

*“保持時間”即顯示所設定的保持時間的參數值；

*點擊“開始測試”即開始對輪圈進行氣密性測試；

*點擊“停止測試”設備立即停止測試工作；

*點擊“參數清零”即清零測試數值；

*點擊“手動上升”即設備圓盤上升；

*點擊“手動下降”即設備圓盤下降；

*點擊“手動通氣”即氣壓閥開始通氣；

*點擊“手動泄氣”即設備開始泄氣；

*點擊“參數界麵”即可進入到參數設置界麵（圖四）；

*點擊“箭頭所示處”進入到校準界麵（圖五）

（圖三）

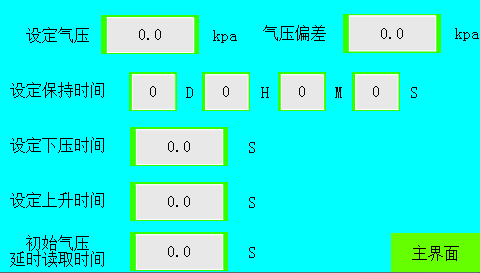

5、進入到設置界麵（圖四）後，在此界麵可根據需求設定相關參數值；

*“設定氣壓”即可設定氣壓數值；

*“氣壓偏差”即可設定氣壓偏差數值；

*“設定保持時間”即可設定保持時間的參數值。備注：設備進行測試達到所設定的氣壓參數值後，開始按照所設定的參數值計時，設備達到所設定的保持時間，即測試完成並在主界麵完成氣壓顯示測試完後的參數值後，開始自動泄氣，泄氣完成後初始氣壓測試的參數值消失；（見圖三）

*“設定下壓時間”即可設定下壓時間參數；

*“設定上升時間”即可設定上升時間參數；

*“初始氣壓延時讀取時間”即可設定初始氣壓讀取數值的時間參數；備注：設備測試達到所設定的氣壓值後，設備按照所設定的的初始氣壓延時讀取時間的參數值來采集測試數據；

（圖四）

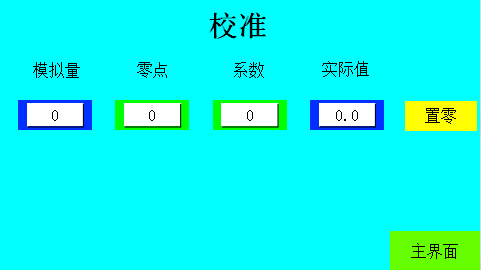

6、當數據發生變化、或與所需數據不符時，可通過點擊主界麵中“箭頭所示處”進入到校準界麵（圖五），備注：需設備處於標準的大氣壓下點擊置零即可。在此界麵中請勿擅自更改校正數據避免導致測試數據不準確。（如有疑問請聯係廠家）

（圖五）

三、安全說明

1、設備在測試過程中，有氣壓時請勿點擊手動上升，避免設備氣壓瞬時衝出，導致不必要的傷害。

四、質量保證

（1）質量保證事項本試驗機自出廠日期起免費服務期限為一年。(消耗品不在免費範圍內,不含差旅費)。

（2）遇下列情況,雖在有效保證期限內,亦得酌收技術或材料費

1. 由於天災地變而損毀。

2. 由於使用者之過失或操作錯誤以致故障。

3. 未按規定使用電源電壓導致損壞。

4. 自行拆修以致損壞。

5. 借給他人使用以致故障。

6. 自行改裝以致故障。

7. 自行校正以致故障。

8. 轉移或運送不慎而故障。

（3）注意事項：

1.凡原在廣東地區安裝使用之本公司產品,如將產品移往廣東以外地區使用時,不論是否在保證期限內,服務人員之交通費及出差費,概由客戶支付。

2.凡廣東省地區以外之客戶,不論是否在保證期間內,服務人員之交通費及出差費,概由客戶支付。

五、保養說明

1.儀器使用前必須放在穩固的台麵上，

2.不允許在使用過程中搬弄機台；

3.選擇相應電源電壓，切勿過高，避免燒壞器件；

4.在儀器出現異常時，請與廠家聯係以便及時處理；

5.機器工作時必須有良好的通風環境。

6.按鍵機械各組件，由於運轉負荷較大，機械部分請及時加潤滑油；

7.每次試驗完畢，清理機台，保持機台清潔；

8.控製箱部分，須以幹布擦拭，不可用濕布。

9.每次使用設備完畢後，應做好設備內外的清潔工作；

10.對設備的噴塗層應經常注意防腐措施，以防受蝕，在設備的外表麵用防鏽油

11.請勿隨意拆裝電器組件及設備的零（部）件，以免損壞電氣控製線路，造成設備人為故障而影響其性能；

12.貯存使用設備時，周圍無易燃、易爆及腐蝕性物質；

本機精密儀器請專人操作使用及維護保養；
