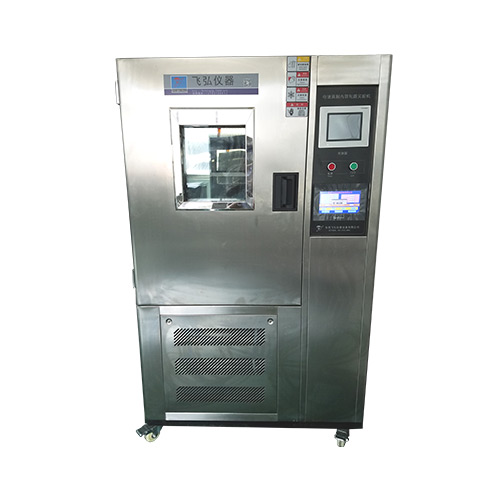

電池強製內部短路試驗機

一．設備名稱

1.1產品名稱：電池強製內部短路試驗機

1.2產品型號：FH-6055

二.產品說明

產品概述:電池強製內部短路測試機是模擬電池在一定環境溫度條件下進行強製內部短路測試，測試箱為不鏽鋼材質，溫度均（jun1）勻性好，具有排風功能（即試驗完成後排放測試廢氣）。控製係統為PLC 觸摸屏菜單式操作，采集數據頻率可達100次/秒，同時通過PLC編程設定試驗壓力，壓力保持時間，實測壓力，電池電壓，電池溫度，壓降速度等。

三．產品用途

模擬電池在一定環境溫度條件下進行強製內部短路測試。

四．設計標準

本產品依據日本工業標準JISC 8714:2007,IEC62133-2013等最新電池測試標準設計

五.技術參數

5.1擠壓工作台材質： 高級不鏽鋼板，耐腐蝕；

5.2壓頭尺寸：≈10*10*5mm 或≈10*10*2mm

5.3容量： 0-1000N

5.4單位轉換： kg, lb，N；

5.5測試行程：0-100 mm（不含夾具）；

5.6行程準確度：±0.05 mm；

5.7測試速度：0.1mm/S ，即6 mm/min (0~20mm/min 內可調)；

5.8荷重分解度：1/10，000；

5.9荷重精度： 小於±0.5%；

5.10擠壓動作： 自上而下進行施壓；

5.11測試步驟： 以0.1mm/S的速度，使用標準加壓工裝，對單電池放置有小鎳片的部位施加壓力，同時利用電壓采集係統監測電池輸出端電壓的變化（電壓采集頻率為100次/秒）當觀測到有大於50mV的電壓降時，或者當施加的壓力達到要求（圓柱形電池800N , 方形電池400N）時，即停止降低加壓工裝並保持30s , 然後撤除壓力；

5.12電壓監測數據采樣頻率：100次/秒；

5.13傳動係統： 原裝進口伺服步進馬達(日本鬆下)；

5.14控製係統：采用PLC 觸摸屏控製器，可實現壓力，電池電壓，電池溫等參數的控製；

5.15高低溫測試箱溫度範圍：0 ~ 100℃；

5.16溫度顯示精度：±0.5℃， 溫控器：韓國原裝進口TEMMI控製器；

5.17溫度均勻度：±2℃；

5.18測試箱內箱尺寸：≈400*500*500mm(W*D*H)；

5.19升溫時間：3℃/min（平均升溫，非線性空載）；

5.20降溫時間：1℃/min（平均降溫，非線性空載）；

5.21內箱材質：一級鏡麵不鏽鋼板；

5.22外箱材質：不鏽鋼霧麵線條處理；

5.23保溫材質：硬質聚氨酯發泡+高效壓縮玻璃棉；

5.24加熱器：鰭片式散熱管形不鏽鋼電熱器；

5.25送風循環係統：對流式送風循環係統；

5.26保護裝置：無熔絲開關、超溫保護開關、保險絲、正麵開鋼化玻璃觀察窗、裝防爆鎖；

5.27安全裝置： 第一次超溫報警，MCCB 過載保護等；

5.28電 源：1∮，220V/50HZ；

5.30機台重量：約220kg；
