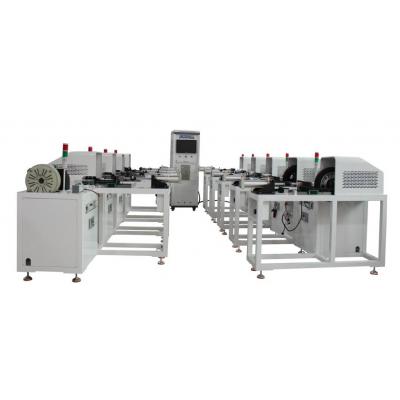

9工位輪轂電機壽命試驗台

一、 範圍

本協議規定了9工位雙向加載壽命試驗台的主要功能、參數指標、技術要求及驗收標準。

二、 主要功能

1、 專用壽命測試台架，可對9台輪轂電機進行壽命測試

2、 每工位配置控製器模塊放置盒

3、 輪轂電機控製器模塊由客戶提供

4、 輪轂電機由兩側軸端支撐、單側出線，螺母緊固（見附圖安裝使用方式示意）；具備可調節定量加載載荷能力，具體負載加載方式由設備供方提供，使用滾輪作為負載加載方式、滾輪包膠減小磨損

5、 動態模擬試驗過程，實時顯示試驗過程數據。

6、 每個工位單獨配磁粉製動器做測試負載，可對輪轂電機雙向加載，配有扭力傳感器，監控輸出扭矩值。

7、 每個工位配置一台直流穩壓電源

8、 實時控各台輪轂電機的運行電流、轉速

9、 異常停止檢測，具備計數功能、異常停止報警功能

10、 測試數據自動存儲，可隨時查尋。

11、 具備速度、母線電流、扭矩、載荷數據收集

12、 防止室內測試環境控製器表麵凝露

13、適配8-14inchs被測產品輪徑，實現定量可控加載

14、操作主界麵可調節項包含並不限於：輪徑轉換對話框、負載扭矩動態設定、扭矩加載變更時間設定、測試時間設定、測試時間倒數計

三、 基本配置

1、電櫃采用鋁合金鈑金電櫃。電櫃尺寸為 600(W)x600(D)x1830(H)mm。

2、測試工作台架為方管焊接機構，由2個工作台架組成，每個工作台架上可放4-5個工位的測試工裝。共9套測試工裝。外圍安裝有防護網門防護。

3、每工位測試工裝配置一台200N.m的磁粉製動器，控製磁粉製動器的力矩。磁粉製動器為自然冷卻型。

4、每個工作台上安裝有兩套風冷機構，分別對輪轂電機與控製器模塊進行強製風冷，風速3m/s。

5、每工位配置一個80V/50A的直流穩壓電源，給輪轂電機供電用。

6、 輪轂電機由電機控製器控製，控製器由需方自備，控製器放置到設置與工作台上專用放置盒內。

7、輪轂電機安裝治具可快速更換，壽命實驗台與輪轂電機采用螺母鎖止連接。

8、每工位安裝有按鈕、指示燈一套，可對每工位的運行狀態進行指示。

9、可監控和記錄每個工位的施加載荷、扭矩、轉速、電壓、電流、運行周期、運行時間、溫度檢測等數據並繪製曲線。能夠保存測試周期內每個工位的數據，並具有數據查詢功能。

10、當試驗條件（轉速、電壓、電流等）變化及異常狀況（如電機不工作、調速板反接）發生時，要求設備具有保護和報警功能，並且試驗條件變化報警的上下限閾值可設定。要求控製櫃麵板上配置有急停開關、視覺及聲音的報警裝置。

11、工業計算機係統一套，安裝在檢測電櫃內部。

12、專用測試軟件一套，測試軟件運行於WINDOWS 7操作係統下。
