一、依據標準
本試驗機符合GB/T 14625.1標準要求
二、產品概述

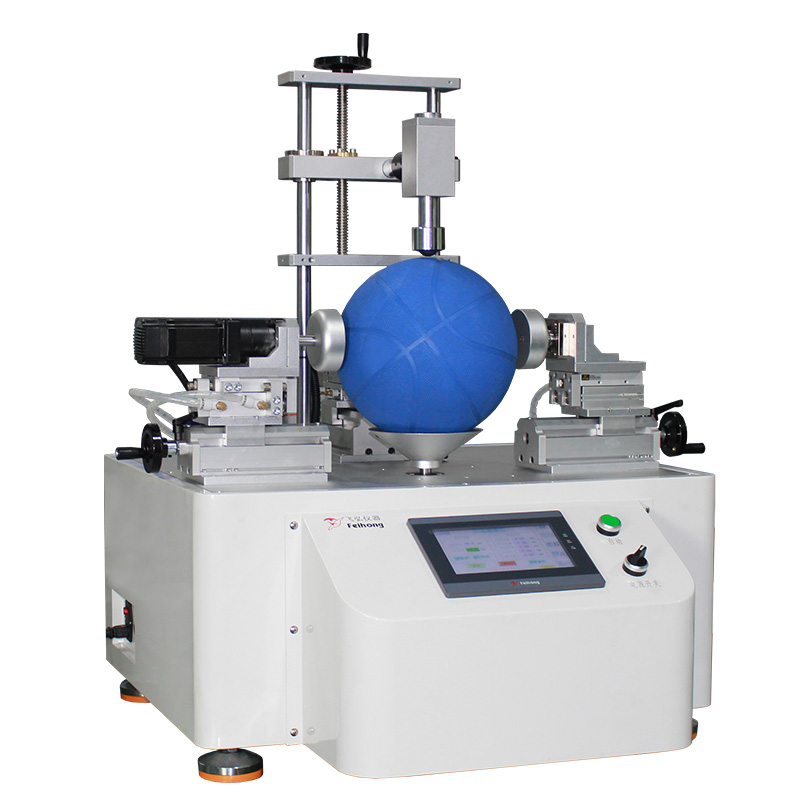

本試驗機適用於測量體育用的籃球、足球、排球、手球外緣圓度之精度。
原理：使用球類真圓度測量試驗機在三維空間對球進行立體檢測,多點采樣:8片型球32點,18片型球40點,32片型球30點.采樣的數據由PLC進行數據處理,計算出球的平均圓周長和最大半徑差,以試樣的最大半徑差表示圓度.
三、技術參數
三坐標軸會交空間 一點的允許誤差 | 0.02mm |
控製方式 | PLC+HMI |
探測頭重複精度 | 0.02mm |
示值精度 | 0.001mm |
夾球夾持力 | <7N |
外形尺寸 | 830*830*940mm |
重量 | 約120kg |
電源 | AC220V,5A，300W |
氣源 | 0. 5MP |
組成部分 | 產品名稱 | 型號/規格/功能 | 數量 | 備注 |
操作控製係統 | PLC | XL5E-32T4 | 1個 | 信捷 |
A/D模塊 | XL-E4AD | 1套 | 信捷 | |
開關電源 | / | 2個 | 明緯 | |
位移傳感器 | HG-C1030 | 1套 | 鬆下 | |
控製軟件 | / | 1套 | 飛弘 | |
機台配置 | 測試台架 | 鈑金 | 套 | 定製 |
其餘加工件 | 一批（包含表麵處理費用）/ | 套 | ||
其餘標準件 | 各種接頭、電線、插頭、開關、接觸器、繼電器、按鈕等 | 套 |
