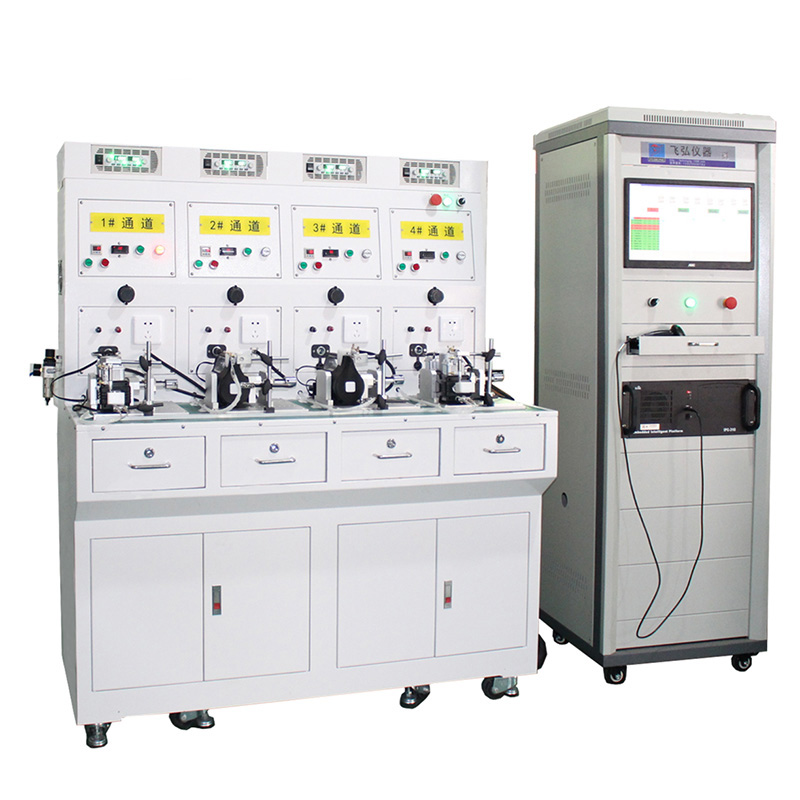

車載充氣泵產品標準測試平台

日期：2025-09-04 閱讀量：
  • 產品詳情

該測試平台由東莞飛弘儀器設備有限公司研發，支持車載充氣泵的性能測試（如氣密性、壓力穩定性、充氣效率等）及認證合規性測試（如CE、FCC、UL等）。其模塊化設計可適配不同規格的充氣泵，滿足從研發到量產的全周期檢測需求。

核心技術與配置


核心參數
電源輸入：11.5V-15V穩壓電源，最大電流50A。
測試範圍：支持壓力範圍0~1500kPa（覆蓋常規輪胎及高壓設備需求）。
精度等級：±0.5%FS，確保高精度數據采集。
環境適應性：工作溫度-40℃~125℃，滿足極端環境測試。
功能模塊
氣密性測試：通過壓力傳感器實時監測泄漏點，結合肥皂水檢測法驗證密封性能。
耐久性測試：模擬通斷循環（如設定通電/斷電時間、循環次數），評估電機壽命及性能衰減。
電氣安全測試：
接地電阻、絕緣電阻、漏電流檢測（符合UL1450標準)。
電磁兼容性（EMC）測試，包括輻射、傳導幹擾（滿足EN50498及FCC認證要求）。
智能監測係統：
集成氣壓傳感器（如DSH700B），實時反饋氣壓數據並動態調節充氣速率。
支持CAN總線通信，與車載ECU聯動，實現智能化診斷

核心功能與技術參數

技術參數
標準小項 測試概述 技術要求 檢驗方法
1)公稱容積流量 空載流量 充氣泵在正常負載條件下的公稱容積流量＞設定值流量 (加裁流閥）測試流量，打開泄氣閥，設定充氣時間。
2.1)輸入功率 點煙頭輸出.電壓電流（最大） 按正常負載條件下測試所得實際輸入功率，其偏差不超過規定值的±20%。 關閉泄氣閥，按照設定的目標壓力，檢測過程中的電壓、電流、功率、時間。
2.2)最大工作電流 0-2.5bar 點煙器接頭測試
2.3)充氣性能 0-2.5bar 點煙器接頭測試 充氣泵在充滿195/65R15號輪胎到0-2.5bar所用的時間：＜產品設定充氣時間
2.4)充氣性能（鋰電款采用） 0-2.5bar鋰電供電測試 充氣泵在充滿195/65R15號輪胎到0-2.5bar所用的時間：＜產品設定充氣時間
2.5)打籃球 可用功能 可任意設置壓力高低進行測試。
3)補氣性能 2-2.5bar 充氣泵在充滿195/65R15號輪胎到2-2.5bar所用的時間：＜產品設定補氣時間 泄氣到放空值，充氣到目標值記錄時間。
4)充氣靈敏性 2.4-2.5bar 實際胎壓與預設胎壓相差0.1bar也能正常充氣，不應出現閃停等不良現象 泄氣到設定值，打氣到目標值，通過氣壓是否達到來判定。
5)氣密性高壓漏氣 2.5bar保壓10s，漏氣不超過0.1bar 充氣泵達到最大排氣壓力規定值時，切斷電源，指示漏氣值不超過0.3bar/min。 保持設定的時間檢測是否漏氣。
6)充氣精度 1.指針表（測試機設定壓力，充氣結束人工觀察壓力表）
2.數字表（充氣泵設置壓力，停止後測試機判定結果） 		1.數碼氣壓表充氣泵氣壓值偏差＜0.1bar（1.5psi）
2.指針氣壓表充氣泵氣壓值範圍＜0.2bar(3psi)實際測試氣壓精度＜產品設定精度值 		保持設定的時間檢測是否漏氣。
7)電源適應能力 低電壓（11.5V） 充氣泵達到最大排氣壓力規定值時，切斷電源，指示漏氣值不超過0.3bar/min。 保持設定的時間檢測是否漏氣。
8)掃碼功能 按標簽記錄測試產品型號 掃碼標簽用於記錄測試結果與被測試產品關聯的數據匹配 每次測試前掃碼1次才進入測試流程，完成測試會記錄1次產品測試結果
9.1)低壓測漏氣 可用功能 設定判斷標準及判斷值 , 可自由設定 往氣罐裏打指定的氣壓和保持時間, 查看泄氣值是否超過漏氣的設定值。
9.2)高壓重複啟動 可用功能 設定判斷標準及判斷值 , 可自由設定 設定0-8pis啟動 ,氣壓打到目標氣壓 ,再泄氣到設置的氣壓 ,按照設定次數重複去往高壓打 ,打到高壓再到低壓 ,從低壓再打到高壓循環測試高壓啟動性能。

產品類型測試方案：

1指針型充氣泵
測試項目： 測試參數設置： 參數
自動測試項：1,2,3,5,7 人工幹預測試項：6,8,9 測試參數設置：
1.公稱容積流量:下限值，判定
2.1.輸入功率：上下限
2.2 最大工作電流：上限
2.3 充氣時長：上限
3.補氣性能：時長上限
5.氣密性:漏氣值上限（不小於2.4bar）
6.充氣精度：＜0.2bar(3psi) 人工判定
7.電源適應能力：人工判定（可選）
8.最大壓力流量：人工判定（可選） 		參數：電流傳感器量程50A
穩壓電源：11.5V-15V 最大電流50A
開關電源：輸出11.V，電流30A
儲氣氣瓶容量：20升（32升，可升級）
2數字型充氣泵
測試項目： 測試參數設置： 參數：
自動測試項：1,5,7
測試治具項：2,3,4
人工幹預測試項：6,8,9 		1.公稱容積流量:下限值，判定
2.1.輸入功率：上下限
2.2 最大工作電流：上限
2.3 充氣時長：上限（人工設置壓力值，測試治具）
3.補氣性能：時長上限（測試治具）
4.充氣靈敏性：時長上限（測試治具）
5.氣密性:漏氣值上限（測試治具）
6.充氣精度：＜0.1bar（測試治具）
7.電源適應能力：人工判定（可選）
8.最大壓力流量：人工判定（可選） （人工啟動采用測試治具代替以及後續可采用CAN或485通訊）） 		參數：電流傳感器量程50A
穩壓電源：11.5V-15V 最大電流50A
開關電源：輸出11.V，電流30A
儲氣氣瓶容量：20升（32升，可升級）
3.鋰電款充氣泵
測試項目： 測試參數設置： 參數
自動測試項：1,2,3,5
測試治具項：2,3,4,5,6,7
人工幹預測試項：8.,9 		1.公稱容積流量:下限值，判定
2.1.輸入功率：上下限
2.2 最大工作電流：上限
2.3 充氣時長：上限（人工設置壓力值，測試治具）測試結束點煙器斷電切換鋰電模式。
2.4 充氣時長：上限（鋰電供電，測試治具）
3.補氣性能：時長上限（測試治具）
4.充氣靈敏性：時長上限（測試治具）
5.氣密性:漏氣值上限（測試治具）
6.充氣精度：＜0.1bar（測試治具）
7.電源適應能力：人工判定（可選）
8.最大壓力流量：人工判定（可選）
（人工啟動采用測試治具代替以及後續可采用CAN或485通訊）
測試治具：按鍵采用白賽鋼和電容觸點 		參數：電流傳感器量程50A
穩壓電源：11.5V-15V 最大電流50A
開關電源：輸出11.V，電流30A
儲氣氣瓶容量：20升（32升，可升級）

應用場景與行業價值

產品研發驗證：優化充氣泵的充氣效率（如0~250kPa充氣時間縮短至90秒）。
生產質檢：批量檢測氣泵的密封性、電機壽命（如陶瓷活塞氣缸壽命達5000小時）。
認證測試： 歐盟CE認證：通過EMC（EN 55014）和LVD（EN 60335）測試。
美國UL認證：完成UL1450標準的電氣安全、機械強度及環境適應性測試。
FCC認證：支持電磁兼容性測試（FCC SDOC流程）。
跨境電商合規
符合亞馬遜、Temu等平台對車載充氣泵的強製認證要求（如UL報告、RoHS檢測

售後服務


保修政策：多數廠商提供1年整機質保，支持遠程故障診斷與操作培訓。
定製服務：根據車架尺寸、測試標準（如JIS/CNS）定製夾具與軟件功能，適配特殊需求
售後服務：1年整機質保，提供操作培訓與遠程技術支持
數據服務：可選配雲端數據平台，遠程生成符合 CNAS 規範的檢測報告。
技術支持：免費遠程調試、操作培訓及年度設備校準服務。
備件供應：提供易損件（夾具、液壓密封圈）快速更換服務。

訂購流程

需求溝通：提供測試標準、相關參數。
方案確認：供應商提供3D圖紙及參數清單。
生產交付：標準機型15-20天，非標定製機型30-45天。
驗收培訓：工程師上門安裝調試並現場培訓。
