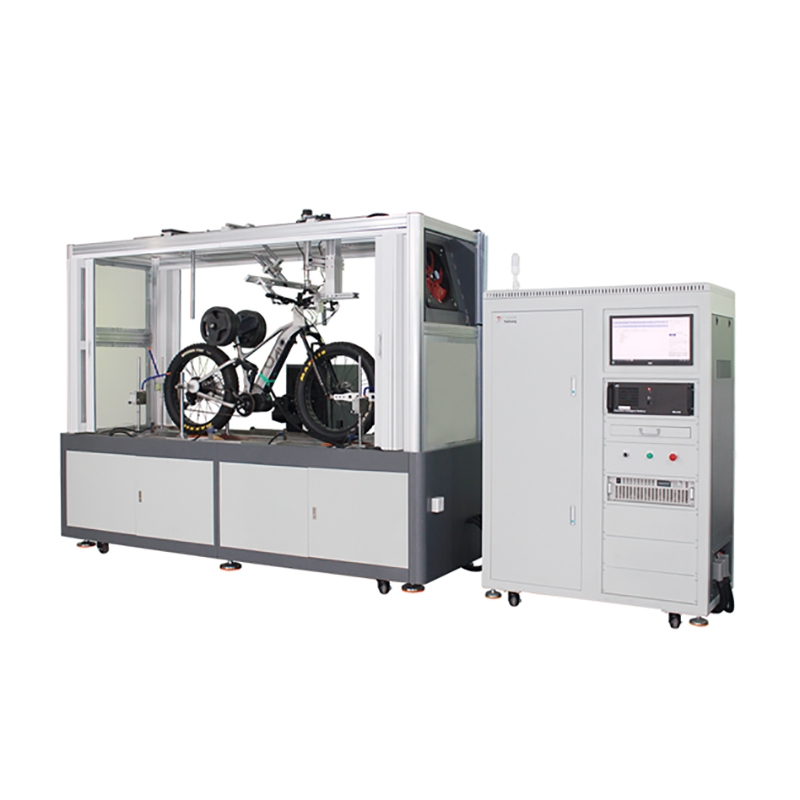

電動車自行車綜合測試機

日期：2025-09-03 閱讀量：

產品詳情

設備概述
本機用於模擬電動自行車的騎行環境試驗，將組裝好的成品車置於機台上，按標準固定好砝碼，調節好安全裝置，在計算機上設定好相關參數後，計算機自動執行測試。

測試內容

✦ 1.爬坡測試
✦ 2.最大功率測試：通過計算機控製自動測量電動車的轉矩及轉速通過積分自動分析出電動車的大功率，並可同時記錄電流及電壓來自動測量電動車的高效率。
✦ 3.最高車速和加速性能測試：通過計算機控製自動測量電動車達到一定速度後其電流曲線開始向下變小，計算機記錄其電流大時的速度為其高車速。
✦ 4.續行裏程測試：充滿電後計算機啟動助動部分，使其以高速度運轉，同時自動記錄其行駛裏程。
✦ 5.電壓電流測試：可以是外部電源給電動車供電也可電池供電，計算機自動記錄速度、裏程、電流、電壓，自動測量百公裏時的實際耗電量。
✦ 6.幹態製動性能及路況測試
a.幹態騎行試驗：計算機自動測量騎行距離、騎行速度、刹停時間、刹停距離、刹車次數、試件不合格自動報警，並自動停機。25Km/h、前刹7米，後刹15米。
b.幹態刹車性能測試，可設定前閘幹態測試、後閘幹態測試、前後閘同時做幹態測試。
c.濕態製動性能試驗：試驗方法同幹態製動性能試驗，此外應在握閘開始前不少於5s噴濕製動係統，並連續噴水直到試驗周期結束。
d.幹濕態製動性能及路況測試
①幹態騎行試驗：計算機自動測量騎行距離、騎行速度、刹停時間、刹停距離、刹車次數、試件不合格自動報警，並自動停機。
②濕態騎行試驗：計算機自動測量騎行距離、騎行速度、刹停時間、刹停距離、刹車次數、試件不合格自動報警，並自動停機。16Km/h 、前刹5米，後刹10米。
③幹濕態刹車性能測試，可設定前閘幹濕態測試、後閘幹濕態測試、前後閘同時做幹濕態測試。可設定製動次數、設定刹車時間和鬆開時間。
e.報表處理：所有測試結果可以自由存盤，自主設定報表格式，自由打印報表，報表保存格式為excel格式，測試程序為win10/win11。

主要技術參數

規格參數可按要求定製
項目		參數範圍
外形尺寸（長x寬×高）		3200×1900× 2650mm（以設計實際為準）
扭力傳感器量程		0-100n.m
扭力傳感器非線性度		±0.1%--±0.3%(f·s)
扭力傳感器重複性		±0.1%--±0.2%(f·s)
扭力傳感器精度		±0.2%--±0.5%(f·s)
扭力傳感器頻率響應		100 μs
力量傳感器量程		200kg
騎行速度		0---40km/h
距離測量精度		≤1%
速度測量精度		≤2%
滾筒前後輪距可調距離		1000-1600mm
刹車次數		0—999，999 可設定
輪胎爆胎		自動偵測
過載停機		自動偵測
前後滾筒直徑		650φ(±10mm)
刹車方式		電缸自動加載（精準控製力量大小）
直流穩壓電源		60V,50A

核心技術亮點與功能設計

✅ 全場景騎行環境模擬：從平路到複雜路況，還原真實使用場景 ✦ 負載模擬（砝碼固定）：
機台配備可調節砝碼係統（負載範圍50–200kg），支持“單人騎行（75kg）”“雙人負載（150kg）”“超載測試（200kg）”等場景；
砝碼通過“重力分布導軌”實現前後輪負載比例調節（如前30%/後70%模擬上坡，前70%/後30%模擬急刹），精準匹配真實騎行時的重心轉移（傳統路測無法控製負載分布，數據偏差＞20%）。
✦ 動態工況模擬：
速度調節：通過伺服電機驅動滾筒（速度範圍0–40km/h，精度±0.1km/h），模擬“城市通勤（25km/h）”“郊區加速（35km/h）”等場景；
坡度模擬：機台內置電動升降斜坡（坡度0°–15°，精度±0.5°），可設定“5°緩坡”“10°陡坡”等路況，驗證電機爬坡能力與電池續航衰減；
顛簸振動：滾筒表麵集成可更換顛簸模塊（凸塊高度2–10mm，間距50–200mm），模擬“減速帶”“坑窪路麵”等振動場景，測試車架、減震係統的抗疲勞性能。
✦ 環境參數控製：
可選配溫濕度艙（溫度-20℃–50℃，濕度30%–90%RH），模擬“極寒冬季”“高溫高濕夏季”等極端環境，驗證電池低溫放電、電機高溫散熱等性能（傳統路測受季節限製，無法全年覆蓋）。

✅ 成品車全狀態測試：從動力到安全，覆蓋12項核心性能 ✦ 動力係統測試：
實時采集“電機轉速（100–500rpm）”“輸出扭矩（10–50N·m）”“控製器電壓（36–72V）”等參數，評估電機效率與控製器穩定性（符合GB 17761“電機功率≤400W”要求）。
✦ 續航與能耗測試：
設定“城市工況循環”（加速-巡航-減速-停車），記錄“電池放電深度（DOD）”“百公裏電耗（Wh/km）”“實際續航裏程”，驗證電池組與BMS（電池管理係統）的協同性能（傳統路測受駕駛習慣影響，數據波動＞15%）。
✦ 製動性能測試：
模擬“30km/h緊急製動”“雨天濕滑路麵刹車”等場景，采集“製動距離（≤4m）”“刹車力分配（前後輪比例）”“刹車熱衰減（連續10次製動後距離增加量）”，確保符合“新國標製動距離≤4m”要求（傳統路測無法精準控製初速度與路麵條件）。
✦ 結構強度測試：
通過顛簸模塊與負載砝碼的組合，監測“車架應變（通過應變片）”“前叉偏移量（激光位移傳感器）”“減震器壓縮行程”，驗證成品車在長期振動負載下的結構耐久性（傳統僅測車架部件，忽略整車裝配後的協同應力）。
✦ 安全防護測試：
觸發“過載保護”（電機電流超閾值120%時停機）、“欠壓保護”（電池電壓＜25V時限速）、“高溫保護”（電機溫度＞80℃時降功率），驗證電動自行車“三電係統”（電池、電機、電控）的安全冗餘設計（符合EN 15194“故障安全”要求）。

✅ 智能控製與數據管理：從參數設定到報告輸出，全程自動化 ✦ 計算機全自動執行：
配套專用測試軟件（Windows係統兼容），通過“參數模板庫”快速調用“新國標測試”“歐盟EN測試”“自定義極限測試”等模式（如選擇“新國標”後自動加載“25km/h巡航、75kg負載、5°坡度”參數）；
支持“多階段測試”（如“0–10km/h加速→25km/h巡航→30km/h急刹”），模擬真實騎行的連續動作（傳統設備僅支持單工況測試）。
✦ 實時監控與異常預警：
主界麵動態顯示“速度/坡度曲線”“電池電壓/溫度趨勢”“電機扭矩/電流波動”等12項核心參數（采樣頻率10Hz，1秒更新1次）；
異常觸發“三級預警”：
黃色預警（參數接近閾值）：如電池溫度＞60℃時提示“注意散熱”；
紅色報警（參數超閾值）：如製動距離＞4.5m時自動停機並標記“製動失效”；
緊急停機（安全風險）：如車架應變＞0.5mm時0.5秒內切斷動力，防止斷裂（傳統設備僅人工觀察，反應延遲＞3秒）。
✦ 全周期數據存儲與分析：
內置1TB工業級硬盤，可保存 5000組完整測試記錄（含原始曲線、報警日誌、測試結論），支持“按車型/測試標準/時間”快速檢索；
自動生成 PDF/Excel報告（含關鍵參數對比表、趨勢分析圖、合規性判定），測試結果直接關聯“新國標”“EN 15194”等標準要求（如標注“製動距離3.8m（符合GB 17761≤4m）”）。

應用場景與客戶價值

1. 產線全檢：效率與良率雙提升
✦ 產線適配性：
與電動車總裝線“裝配-調試-測試”環節無縫銜接，單機日測試 15–20台（按8小時計算），滿足“月產500台”的中小批量產線需求；
成品車合格率從 85%（路測抽檢）提升至 99%，年節省返修成本 30萬元（以年產6000台計算）。
2.研發成品優化：加速產品迭代
✦ 多方案對比測試：
同步測試不同配置的成品車（如鉛酸電池/鋰電池、有刷電機/無刷電機）；
輸出“配置-性能”關聯報告（如“鋰電池續航比鉛酸高30%，但低溫衰減快15%”），輔助研發團隊快速鎖定最優方案（傳統需路測3個月，耗時縮短70%）。
3. 第三方檢測：權威認證的“黃金憑證”
✦ 合規支持：
設備通過 CNAS實驗室認證（中國合格評定國家認可委員會），測試報告符合GB 17761、EN 15194、UL 2849等國際標準要求；
檢測報告含原始數據曲線與標準參數比對表，可直接用於電動車出口認證（如歐盟CE、美國DOT）。

可靠性與維護

結構耐用性
✦ 伺服電機壽命 ≥10萬小時（相當於連續測試5年，日均測試20台）；
✦ 滾筒表麵采用高硬度耐磨塗層（厚度0.5mm，耐磨損壽命≥5000小時）。
易維護設計：
✦ 砝碼係統支持“快速裝卸”（卡扣式設計，換型時間＜5分鍾）；
✦ 年度校準僅需2小時（提供原廠速度/坡度/負載標準件）；
✦ 故障自診斷功能（顯示“電機過載”“傳感器漂移”等報錯代碼），指導快速維修（平均故障修複時間＜1小時）。
操作流程（4步合規測試）
✦ 裝夾車輛 → 操作員將成品車推上機台，通過“快速鎖止裝置”固定車架（前後輪貼合滾筒，鎖止時間＜2分鍾）；
✦ 負載設定 → 根據測試需求安裝砝碼（如75kg單人負載），調節重力分布導軌至目標比例（如前30%/後70%）；
✦ 參數配置 → 計算機軟件選擇測試標準（如“新國標”）或自定義參數（如“35km/h、10°坡度”），確認安全裝置（防傾倒支架、碰撞緩衝墊）已啟用；
✦ 啟動測試 → 點擊“開始”鍵，設備自動執行測試（實時顯示各參數曲線），測試完成後自動生成“合規性報告”（標注“通過”或“未通過”及具體問題）。

全場景模擬·智能驗證——用實驗室級測試，讓每一輛電動自行車的成品性能，都成為“可信賴的品質承諾”。重新定義電動自行車質檢標準。無論是保障用戶騎行安全，還是突破高性能電機技術瓶頸，本設備均以工業級精度、智能化診斷、全維合規，助力企業打造高品質產品，贏取全球市場競爭力。
