電動自行車、滑板車（二合一）測試台

一、產品概述

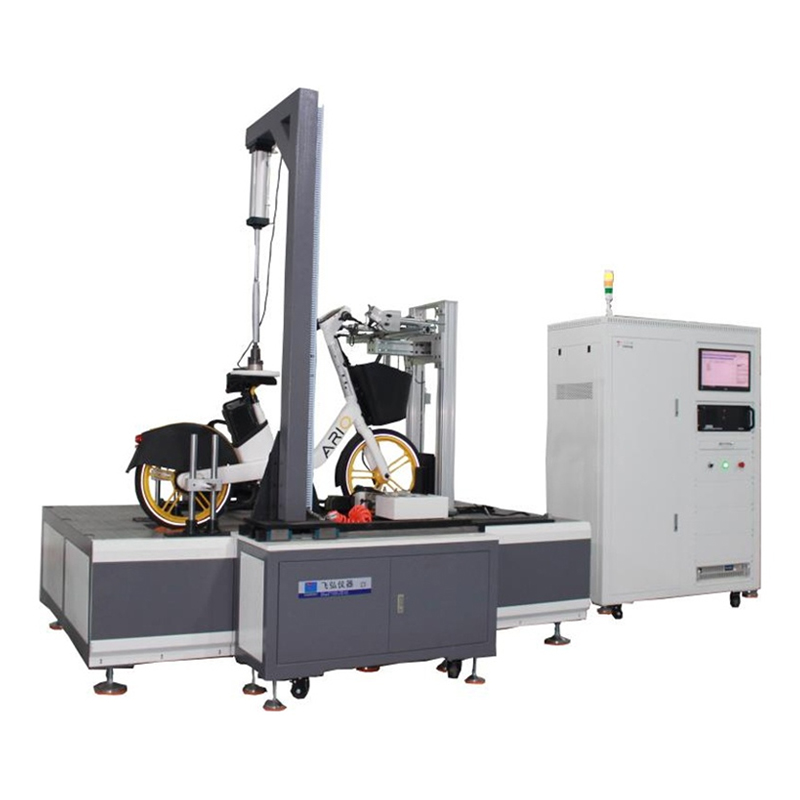

本試驗機用於模擬整車的騎行環境試驗，將組裝好的成品車置於機台上，按標準固定好砝碼，調節 好安全裝置，在計算機上設定好相關參數後，計算機自動執行測試。本試驗機符合的標準:GB

17761-2018 電動自行車安全技術規範，EN15194 電動自行車標準，GBT3565-2022 自行車安全要求， ISO 4210 自行車兩輪自行車安全要求，EN14619 滑板車安全要求和測試方法。

二、測試內容

1 、道路行駛測試、在施加一定的負重情況下進行長距離騎行試驗，至少支持一次滿電到虧電的騎行。

2、模擬負載測試、通過氣缸施加負載來模擬人體重量，滾筒伺服電機模擬阻力，在不同的重量和阻力 下模擬道路行駛試驗。

3 、模擬爬坡測試、通過滾筒伺服電機施加爬坡阻力，模擬車輛在行駛過程中的不同坡度的爬坡性能。

4 、刹車試驗、在行駛過程中控製氣缸（不需要控製力大小，直接按到底）按壓閘把，對車輛進行刹車 模擬試驗，記錄刹車次數，刹車時間，刹車距離先不做考慮。

5 、特定車速的反電勢、通過滾筒伺服電機施加設計好的轉速和特定扭矩，反向帶動電機，人為測量。 通過中軸伺服電機施加設計好的轉速和特定扭矩，反向帶動電機，人為測量。

6 、刹車電流實際值、通過滾筒伺服電機施加設計好的轉速和特定扭矩，反向帶動電機，人為測量。通 過中軸伺服電機施加設計好的轉速和特定扭矩，反向帶動電機，人為測量。

7、整車不同工況的行駛效率、可以測試出中置電機（或輪轂電機）在不同整車環境下的電功率、電壓、 電流、轉速、扭矩、機械功率、效率等項目並在電腦上實時顯示特性曲線。

8 、行駛裏程記錄、記錄莫段時間的整車行駛距離。

9 、電池安時記錄、可檢測電池輸出電壓 v/電流 a/功率 w 記錄使用安時(a.hr)。

10、Ebike 助力比測試、讓車子以一個恒定的速度跑動起來，通過中軸伺服電機模擬人體腳踏力和腳踏 頻率，得到模擬人體的轉速和力矩，通過計算得到人體的做功，通過扭矩傳感器監測出後輪輸出的扭 矩轉速，計算輸出輪轂電機的做功，兩者的比值就是助力比。

三、技術參數
