場館燈具球擊試驗機

一、產品概述

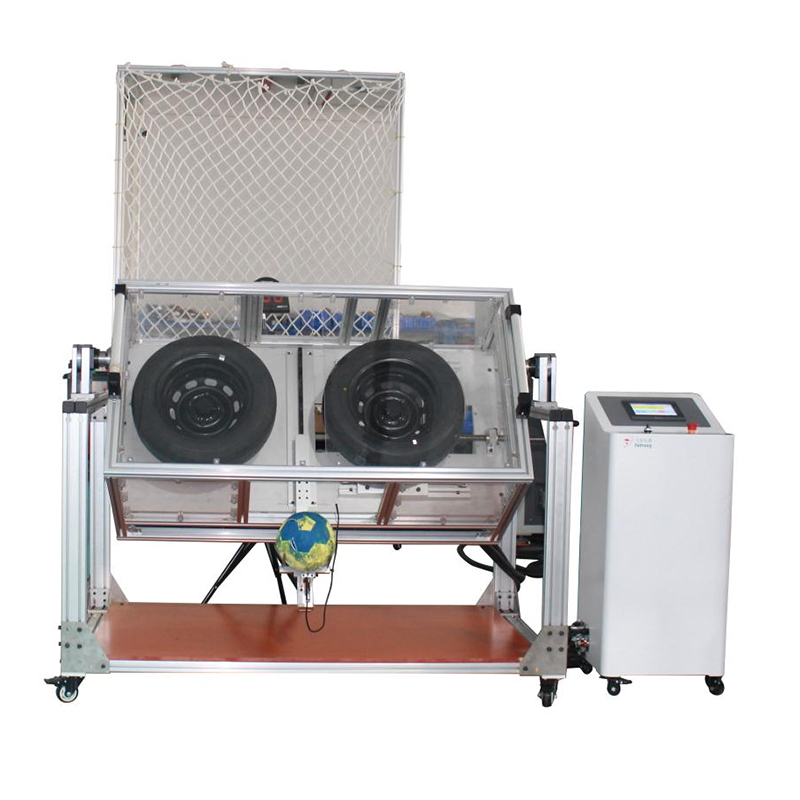

此設備用於體育場館燈具球擊試驗，射球裝置采用輪驅式射球設計，通過調節輪子之間的間距可兼容多款不同直徑的球體，可操作手搖調節柄自由調節射球角度，配置紅外瞄準器輔助瞄準燈具。燈具裝夾采用龍門升降式當需要裝夾燈具時，可下降到方便操作的高度安裝好後提升到測試高度。

二、功能解析

1.球體發射: 采用輪驅式射球方式，結構由兩個輪子與電機組成，通過電機旋轉驅動主動輪旋轉作為動力源，將球體置於推拉治具人工將治具推出到兩輪之間即可發射。
2.球體兼容： 通過調節驅動輪間距實現兼容不同直徑的球體，操作手搖手柄即可調節兩輪之間的間距從而適配不同直徑的球體瞞足其兼容性。
3.發射角度調節： 射球裝置安裝在可旋轉角度的平台上，該平台具有角度自由調節功能，以手搖的方式可對平台調節到任意角度從而滿足不同角度的射擊要求。
4.衝擊速度偵測： 發射點與衝擊點配置高速傳感器，可檢測球離開發射點與到達衝擊點同時向係統發送此信號，以發射到達衝擊點的時間作為依據計算出其球體衝擊時速並顯示在觸摸屏上。

5.衝擊速度調節： 通過觸摸屏調節驅動輪子的轉速進而改變球體衝擊的時速。
6.輔助瞄準： 發射台配置紅外瞄準器輔助瞄準燈具衝擊點
7.燈具裝夾： 燈具支撐架采用龍門電動升降式，龍門架橫梁下降到適合安裝的高度將燈具安裝於橫梁的安裝板上，隨後點擊觸摸屏即可自動將燈具舉升到預先設置好的測試高度。
8.落球收集： 燈具裝夾龍門架下方配置導球槽與收集桶，衝擊後的球體掉入導球槽流入收集桶，當收集桶裝滿後需人工取出桶內球體。
9.衝擊計數： 操作員預設好衝擊次數，操作球體對燈具進行衝擊試驗當到達設定衝擊次數後設備響起提示音並停機。

三、技術參數
