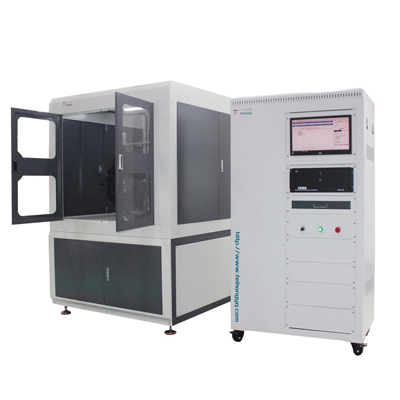

輪組鏈條走行試驗機

測試功能描述

1. 齒盤驅動走行功能：采用伺服電機驅動大齒盤，再通過自行車鏈條驅動飛輪，來車輪旋轉。輪組加載采用砝碼垂直加載。驅動伺服電機可控製功率、扭矩及轉速機器滾筒可加載阻尼，從而進行整體傳動係統的疲勞測試。

2. 2.花轂瞬間蹬踩力測試：設定對應的扭矩，齒盤電機瞬間達到設定轉速，模擬騎行加速時瞬間的蹬踩動作。可做循環/漸進測試：

以最大扭矩加載點200N*m為例，其中最大扭矩加載點時間可調:

循環模式（扭矩與時間均可設定）：
1.伺服電機從0增加至200N*m（2s）

2.伺服電機從200減少至0N*m（1s）

3.扭伺服電機從0增加至200N*m（2s）

4.伺服電機從200減少至0N*m（1s），此時一個循環完成
漸進模式（扭矩與時間均可設定）：
1.伺服電機從0NM增加至50N*m（2s）

2.伺服電機從50NM增加至100N*m（1s）

3.伺服電機從100NM增加至150N*m（2s）

4.伺服電機從150NM減少至200N*m（1s）

3.碟刹盤製動力測試：借助輥筒驅動輪組進行運轉，當輪組達到預先設定的速度後啟動伺服電缸，通過與力量傳感器閉環精確控製電缸行程，平穩按壓刹車把，促使輪組刹停。在此過程中，同步運用扭矩傳感器偵測製動扭力，實時精準測量並記錄輪組所產生的製動力，以此全麵評估刹車係統的性能表現以及輪組的製動效能。可做：定速定裏程模式。
其中最刹車時速/刹車裏程/刹車力度可調:
定速定力刹模式 在預設的轉速下 驅使電杠動作以預設的力按壓車把 使其輪組處於刹車狀態下運行到規定的裏程後鬆開。

4.裏程時速偵測：借助安裝於輥筒上的編碼器，能夠實時且精準地偵測輪組的運行時速，並依據所獲取的速度數據，通過特定算法精確計算出輪組運行的裏程數。

5.樣品損壞自動停機：配置傳感器，可對樣品狀態展開實時監測。一旦傳感器捕捉到樣品出現爆胎、變形等異常狀況，設備會即刻啟動自動停機程序，防止因樣品異常引發設備故障，確保測試結果不受幹擾 。

6.輪組走行偏擺：輪組在測試過程中輪組安裝障礙物，垂直於輥筒表麵安裝，並可按照設定要求，左右偏擺一定角度以模擬側傾騎行效果。最大偏擺角度可設定為 15 度，通過這樣的模擬，能夠更全麵地測試相關設備在實際騎行可能出現的側傾場景下的性能表現 。

7.輪轂偏擺位移量偵測：此進程在所有測試前完成，固件加裝激光位移傳感器瞄準輪轂側麵指定點，輪轂旋轉3圈係統抓取最大值與最小值，算出其差值從而偵測偏擺位移量，通過係統預設的最大容許量判定OK/NG 若OK係統自動開始下一個測試進程反之停機報警提示操作員。

8.刹車器溫度偵測：碟刹器在長時間處於工作狀態會導致溫升，通過安裝溫度傳感器偵測刹車器溫度，從而避免因溫度過高導致刹車器損壞。

技術參數
