一、基本配置及其操作說明

1、設備工作啟動方式為手動按鈕啟動。根據需要設置緊急停止按鈕，位置安裝在工作台上，設備運行中，發生緊急停止、斷電時，各運動機構保持停止的狀態。

2、測試電櫃尺寸為600mm寬x600mm長x1830mm高，電櫃內配置有風冷裝置， 通風、防鼠，電腦白色，藍色邊框。

3、內置一個直流電壓傳感器（伺格諾 WS1521）；滿足80v電壓測試；

4、一個直流電流傳感器 （伺格諾 JXK-10-SGN），滿足100A電流測試。

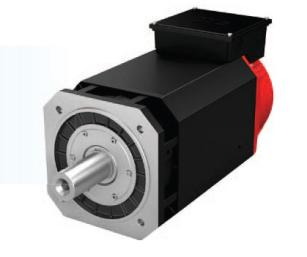

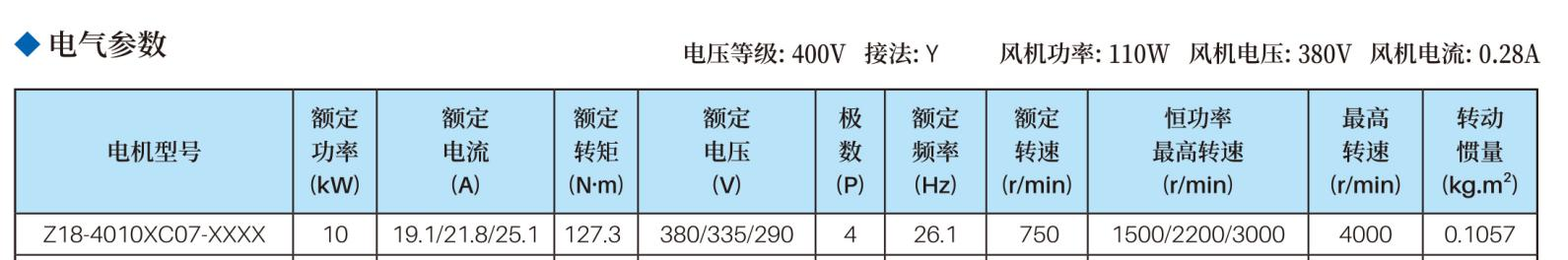

5、內置伺服控製係統一套（伺服電機 北京超同步10KW，帶驅動器）

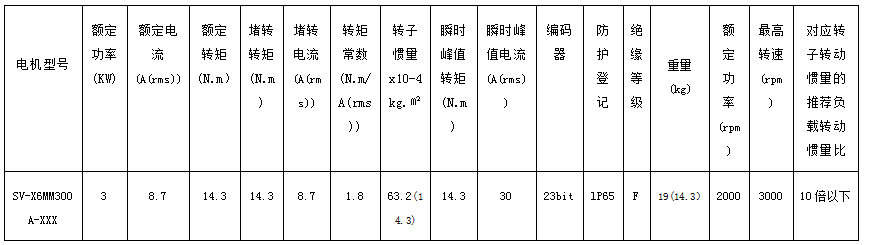

6、內置伺服控製係統一套（伺服電機 禾川3KW，帶驅動器）

配減速機（漣恒減速機AF120-12-S2 ）

7、內置轉速力矩傳感器一套（北京世通200N.m）

8、外置直流電源一台（DC80V/75A，程控、帶電壓補償功能）

9、滑台工裝等兩套；

10、可拆卸腳踏板和騎行支架一套；

11、內置I/O控製係統一套。

12、所有儀器的數據必須能自動保存到電腦中，並與電腦進行實時通信

13、電控箱設有安全防護的低壓（24V）照明裝置，並設置220V電源插座（供維修時手提電腦使用）

14、測試電櫃麵板上安裝有主電源製動閘，可從門外進行ON、OFF操作。

操作說明：

人工接線---啟動按鈕測試---電機測試---測試完成---人工拆線---下一循環。

二、主要技術指標

1、測試電壓（伺格諾WS1521）

測試電機運行時的電機電壓值，電參數測試。

電壓量程： DC 0-100V

測試精度： 0.1%

顯示分辨率： 0.01V

2、測試電流（伺格諾 JXK-10-SGN）

電機施加額定電壓值，測試此電壓值下的電機電流。

電流量程： DC 0.01-100A

測試精度： 0.5%

顯示分辨率： 10mA

3、測試功率

通過傳感器反饋的電壓電流計算電機功率。

4、DC穩壓開關電源（美恩斯）

DC 0-80V/75A（電源具備程控，電壓補償功能）

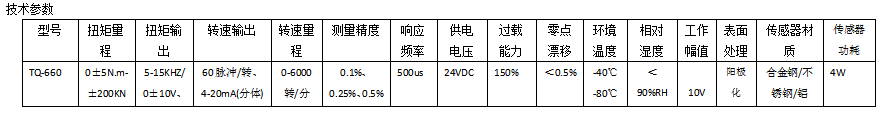

扭力傳感器（北京世通）

三、設備關鍵零部件配置要求
