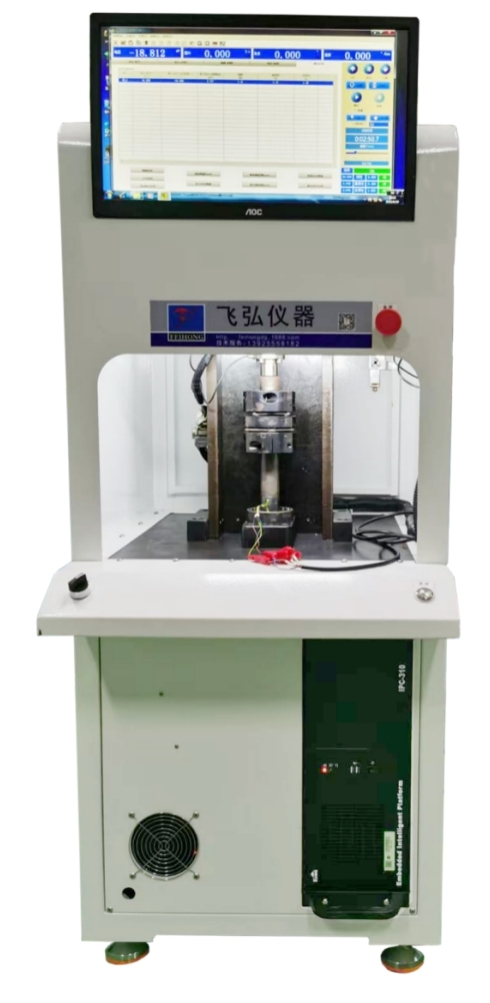

扭力傳感器測試機

功能描述：

本工位為扭力傳感器測試機,功能分二部分(整體節拍要求<=22秒)

一、加載測試部分(程序界麵可選）

1.設備先將工裝牙盤承座夾緊,再驅動對接主軸，轉動主軸，利用伺服電機逐步增加扭矩；

2.先作加載測試(從0增加扭矩到55Nm針對單個產品)（可設最大量程100Nm）；

3.從0加載到55Nm 2秒，保壓10秒,扭矩逐步由55Nm減少到0Nm。

一、 性能測試部分(程序界麵可選）

1.扭力範圍伺服電機逐步從0增加扭矩到40Nm (不可超實際值）；

2.扭力範圍40Nm伺服電機逐步減少扭矩到0Nm；

3.重複步驟1~2 1次（第一次0~40Nm;40~0Nm；第二次0~40Nm;40~0Nm）；

4.程序采集點位可預留0，10，20，30，40，50，60Nm，7個點（軟件操作界麵可以自定義，撸撸社免费观看可自由取3點用）如加載力： 0-20-40Nm；40-20-0Nm；重複1次0-20-40Nm；40-20-0Nm；

5.測試項目：遲滯和重複%F.S<6%；非線性<11(判定公差標準由我方自定義)；

6.測試精度是±0.25% ；測量係統分析MSA，GRR小於30%，可區分類別數大於5；

7.輸入電壓5V，輸入出電壓0~10mV(自備放大電路和工裝）；

8.測試結果自動判定，界麵顯示測試結果。顯示器顯示合格或者不合格。有三色燈報警，合格綠色燈亮不合格紅色燈亮（設備待機黃色燈亮）；

9.圖示顯示測試線性狀態；

10.數據可保存，具有追塑性.考慮保存20個產品型號；

測試數據用Excel形式保存在測試硬盤，可導出做數據分析。

11.操作台高度符合人體工學，員工操作方便，不可出現員工彎腰，下蹲，伸手過長等；

12.考慮安全防護，如有運動機構可能造成工傷，要在相應的位置增加防護光柵；

13.設備使電箱內部可視透明化；

14.設備顏色采用象牙白。
