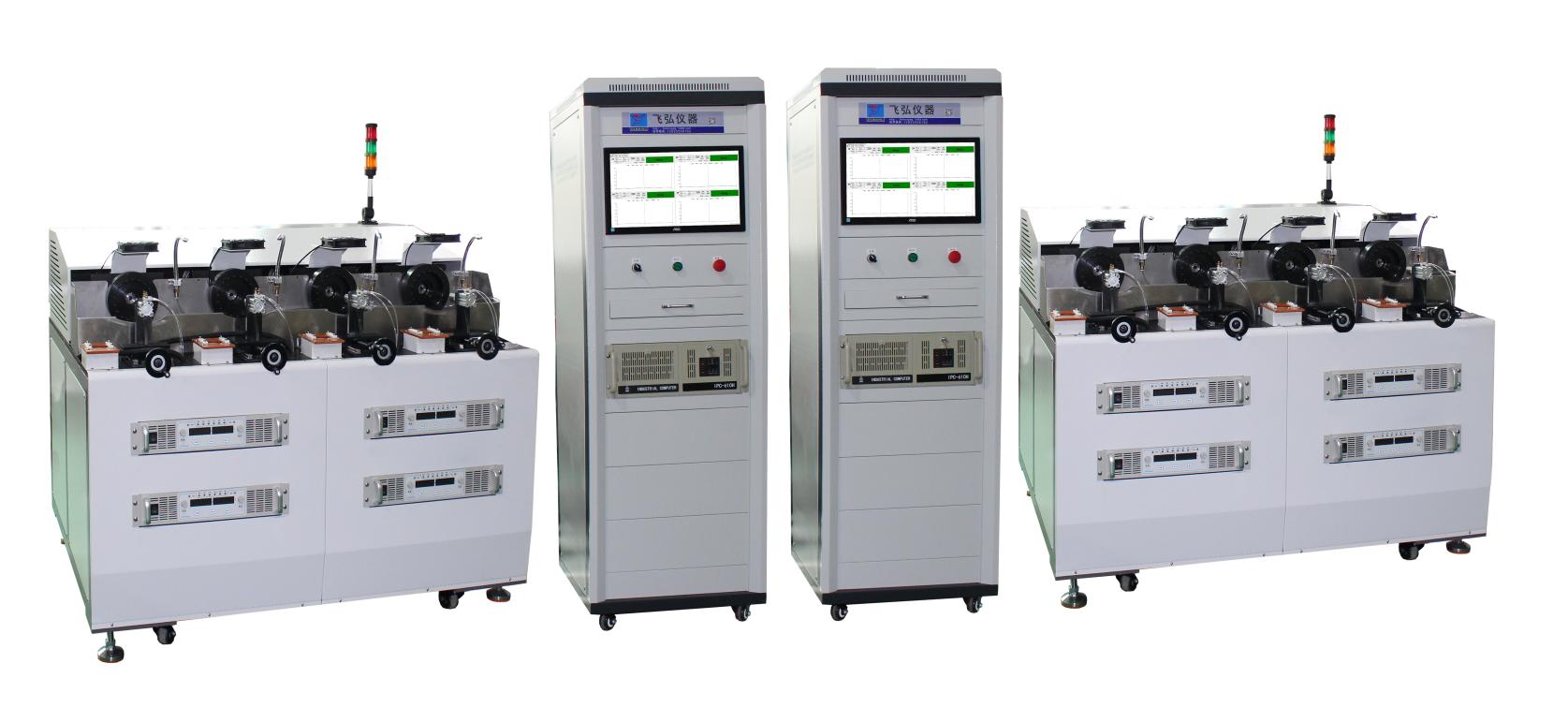

8工位輪轂電機壽命試驗台

一、 範圍

本協議規定了Ebike輪轂電機壽命試驗台的主要功能、參數指標、技術要求及驗收標準。

二、 主要功能

1、 對EBike輪轂電機施加連續扭轉加載及加載釋放壽命實驗

2、專用壽命測試台架，可對8台輪轂電機進行壽命測試

3、 對Ebike輪轂電機壽命老化試驗過程檢測

4、對Ebike輪轂電機進行基礎性能測試，繪製電機外特性曲線

5、8個工位每4個工位配備一台控製櫃，每個測試工位實現獨立控製，試驗條件獨立調節

6、具備故障自診斷功能，出現 異常時停止檢測，有計數功能、異常停止報警

7、 測試數據自動存儲，可隨時查尋並導出

8、使用磁粉加載機加載，扭矩傳感器進行閉環控製磁粉加載機加載特性

9、磁粉加載機有固定冷卻裝置防止磁粉加載機過熱加載特性異常，設備配置Ebike輪轂電機控製盒放置位置並具備對流冷卻功能

三、 基本配置

1、檢測工作台麵為冷軋鋼板結構，底部安裝有腳輪，可方便移動

2、電櫃采用冷軋鋼鈑金電櫃。

3、測試工作台架為方管焊接機構，由2個工作台架組成，每個工作台架上可放4個工位的測試工裝。共8套測試工裝。外圍安裝有防護網門防護

4、扭力傳感器測試治具可快速更換，樣品安裝牢固

5、每工位安裝有按鈕、指示燈一套，可對每工位的運行狀態進行指示

6、可監控和記錄每個工位的測試周期數據

7、工業計算機係統兩套，安裝在檢測電櫃內部

8、專用測試軟件一套

9、配置警示三色燈，紅燈：設備異常或故障；黃燈：設備休止或其它；綠燈：設備正常運轉中。
