型號		工作電壓
FH-KZQ01		電壓24V/36V
電機		電流
250W		0-30A
磁粉		電源
100N.M		80V50A ,精度±5% 設備電源：220V.50Hz，
軸輸入電壓		外形尺寸
1.4/6V		12006001700mm（LWH）
參數要求	啟動控製器電路板需反饋回的儀表電壓；
	儀表輸入輸出取決於電源輸出；
	注意：儀表開啟前後1s後再輸入力矩信號；
	增加一個條碼輸入的掃碼器。

一：	開機			測試時長設定
1	給控製器供電	做一個旋鈕可調節	給控製器供電V1=DC24V
2	儀表開機		模擬儀表開機給控製器一個電壓，比輸入電壓小1V左右，儀表開機，係統啟動
二：	開始測試自動測試（可以手動測試）
1	通訊測試1		控製器開機後控製器發送數據給儀表模擬器，收到數據，提示通訊正常，否則提示異常
2	通訊測試2	斷線故障提示	控製器開機後控製器發送數據給儀表模擬器，收到數據，提示通訊正常，否則提示異常
3	刹車測試		給入刹車信號，電機停止轉動為正常。
4	大燈開啟正常測試		模擬大燈開啟指令發給控製器，外部檢測大燈是否亮，亮提示正常
5	模擬力矩信號輸入	軟件可調電壓	模擬力矩信號輸出給控製器，一個高電平，一個方波，一個力矩直流電壓V2=1.2-3V
6	空載測試1	轉速比較測試1	V1=24V,V2=2.0V,根據不同的輪徑，換算出不同碼數，顯示出即使碼數，速度信號達到24KM速度，報警信號能正常表達，測試電流值和設置電流作對比，提示是否正常
7	空載測試2	轉速比較測試2	V1=30V,V2=2.0V,根據不同的輪徑，換算出不同碼數，顯示出即使碼數，速度信號達到24KM速度，報警信號能正常表達，測試電流值和設置電流作對比，提示是否正常
8	負載測試1	電機缺相提示	V1=24V,V2=2.0V，電機工作，模擬斷開，控製器提示相應故障，儀表收到故障為合格
9	負載測試2	電機霍爾信號異常提示	V1=24V,V2=2.0V，電機工作，模擬斷開，控製器提示相應故障，儀表收到故障為合格
10	負載測試3	電機無速度信號異常提示	V1=24V,V2=2.0V，電機工作，模擬斷開，控製器提示有車速脈衝而係統檢測無速度時判定為不合格
11	負載測試4	效率比較測試1	V1=24V,V2=3.0V，電機工作，啟動額定負載（200W）,確認輸入電流大小和設定值進行比較，再設定範圍內為合格
12	負載測試5	限流檢測（13-15A）	V1=24V,V2=3.0V，電機工作，啟動額定負載從0開始逐步增大，直到電機不能轉動停止測試，確認最大工作電流和設定值進行比較，再設定範圍內為合格
13	負載測試6	欠壓測試(21V)	V1=24V,V2=2.0V,V1逐步減小，確認電機不工作為止的電壓和設定的欠壓值進行比較，在設定值範圍內為合格
14	負載測試8	綜上測試後溫度跟正常控製器測試後數據做對比	探針設置為側麵螺絲孔凹麵底，測得溫度相差10℃挑出
	最終判定是否合格		不合格列出不合格項目
	測試項目報告需要時可以存檔

產品中心

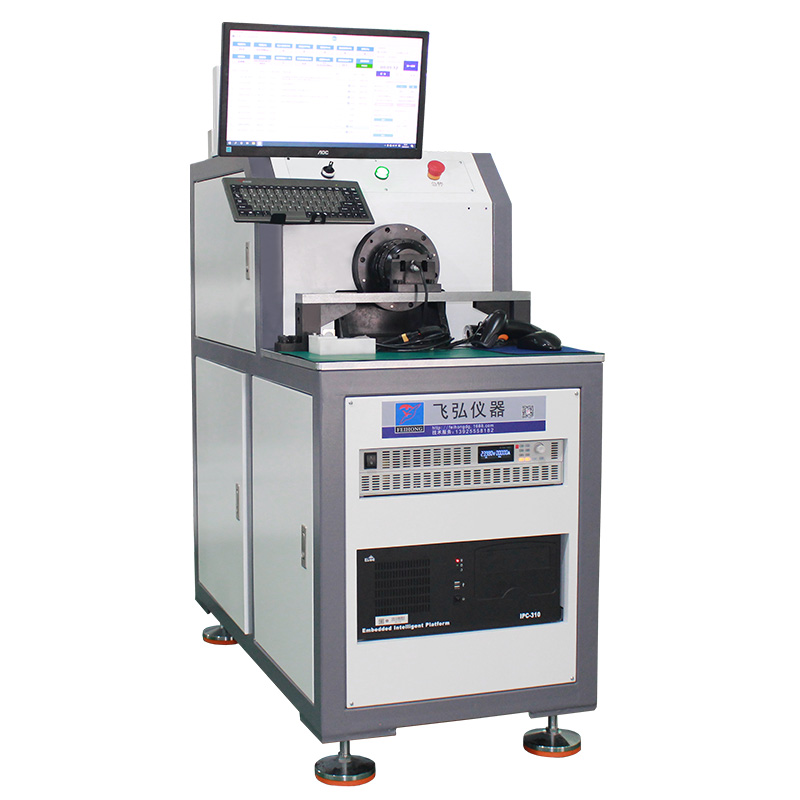

控製器測試係統
