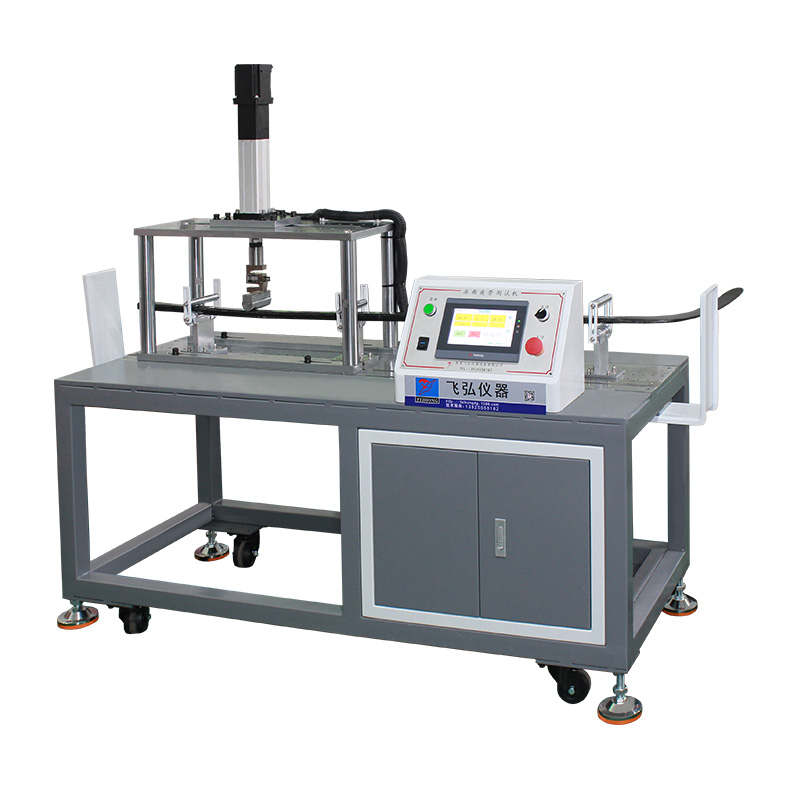

冰曲疲勞試驗機 FH-BQ119

冰曲疲勞試驗機，主要針對於冰球杆產品進行疲勞壽命測試。

專為 冰球杆（含木質、碳纖維、複合材料等全類型） 的疲勞壽命驗證與可靠性測試設計，本機以 動態載荷模擬+多維度應力施加 為核心，嚴格遵循 ASTM F1773（美國冰球杆安全標準）、EN 17492（歐洲運動器材耐久性規範） 等國際標準，通過模擬“擊球彎曲、揮杆扭轉、撞擊冰麵/擋板衝擊”等冰球運動中的高頻受力場景，精準評估冰球杆“材料韌性、結構強度、連接可靠性”，解決傳統測試“手動加載誤差大（載荷偏差＞15%）”“單一場景覆蓋不全（僅測彎曲）”“數據記錄滯後（漏檢早期微裂紋）”的行業痛點。設備通過“多模式載荷控製+智能數據追蹤”，為冰球杆企業“產線品控提質”、研發機構“材料優化”、檢測認證機構“權威驗證”提供“實驗室級”技術支撐。

依據標準 EN14764:2005 , ISO4210-2014

✅ 動態載荷模擬：還原冰球杆真實受力場景 設備采用 高精度伺服加載係統（載荷精度±1%，頻率精度±0.1Hz），通過“夾具-杆體-加載頭”聯動結構，實現對冰球杆的“彎曲、扭轉、衝擊”複合應力加載，完整複現冰球運動中的三大核心受力場景：
✦ 擊球彎曲疲勞：
模擬“正手擊球”“反手挑球”時杆體的橫向彎曲（杆身中點受垂直載荷），載荷範圍 50–1000N（覆蓋“輕推傳球”到“暴力抽射”場景）；
加載頻率 1–5Hz（可調），模擬“快速連續擊球（3Hz）”“蓄力重炮（1Hz）”等節奏；
測試行程 10–50mm（杆身彎曲幅度），驗證杆體“彈性恢複能力”與“纖維層間結合強度”（傳統設備僅固定行程，無法覆蓋不同擊球力度）。
✦ 揮杆扭轉疲勞：
模擬“變向運球”“繞杆過人”時杆體的軸向扭轉（杆頭受橫向扭矩），扭矩範圍 0.5–10N·m（精度±0.05N·m）；
扭轉角度 ±10°–±30°（可調），模擬“小幅度變向（±10°）”“大角度繞杆（±30°）”等動作；
支持“正弦波/方波”扭轉波形（模擬“急停變向”“連續晃動”等非規則受力），測試覆蓋更全麵（傳統設備僅單向扭轉，漏檢雙向疲勞損傷）。
✦ 撞擊衝擊疲勞：
模擬“杆體撞冰麵”“撞擊擋板”時的瞬時衝擊（加載頭快速下壓），衝擊能量 1–20J（精度±0.1J）；
衝擊頻率 0.1–1Hz（可調），模擬“偶然撞冰（0.1Hz）”“對抗中頻繁撞擊（1Hz）”等場景；
監測“衝擊後杆體殘餘變形量”（激光位移傳感器，精度±0.01mm），驗證“抗衝擊韌性”（傳統設備僅測靜態強度，無法評估動態衝擊損傷）。

✅ 快拆夾具+多規格適配：3分鍾完成換型，覆蓋全尺寸冰球杆 設備針對“冰球杆規格多樣性”與“高效測試需求”設計，通過“快拆式夾具+多維度調節”實現“3分鍾快速換型”與“全尺寸適配”：
✦ 快拆式夾具設計：
杆頭夾具采用 彈簧卡爪+快速鎖止 結構（類似冰球杆握把設計），通過“按壓-旋轉”3秒完成杆頭固定（傳統螺栓夾持耗時＞5分鍾）；
杆尾夾具支持“長度調節”（伸縮導軌，行程0–200mm），適配“青少年短杆（130cm）”“職業長杆（150cm）”等不同尺寸。
✦ 多維度調節功能：
加載頭位置支持“前後/左右/上下”三向調節（步進電機驅動，精度±0.5mm），適配“杆身彎曲測試（中點加載）”“杆頭扭轉測試（前端加載）”等不同測試點；
夾具角度可調節（0°–90°），模擬“杆體垂直擊球”“傾斜挑球”等不同握杆姿勢（傳統設備僅固定角度，測試場景單一）。

✅ 智能監控與數據管理：全周期追蹤，異常秒級預警
✦ 實時參數監控與分析：
搭載 多傳感器數據采集係統（采樣頻率100Hz），同步監測“實時載荷/扭矩、彎曲/扭轉角度、循環次數、杆體應變（通過應變片）”等8類核心參數；
配套 動態曲線顯示界麵（如“時間-彎曲載荷”“循環次數-應變增量”），直觀呈現冰球杆“初期穩定→中期微變形→末期斷裂”的全生命周期特征（傳統設備僅記錄最終斷裂次數，無法定位失效階段）。
✦ 異常預警與保護機製：
微裂紋預警：應變片監測到“單次循環應變增量＞0.005mm”（如碳纖維層間微裂）時，係統0.5秒內自動停機並標記“損傷位置”（精確到±1cm）；
過載保護：載荷/扭矩超過設定閾值（如110%目標值）時，加載係統0.1秒內卸荷，避免杆體斷裂或設備損壞（傳統設備無保護機製，測試損耗率＞10%）；
壽命終點判定：當循環次數達上限（如10萬次）或杆體斷裂（應變突變＞0.1mm）時，自動生成“疲勞壽命報告”（含失效模式分析）。
✦ 數據存儲與追溯：
內置工業級服務器（存儲容量1TB），可保存 1000組 完整測試記錄（含原始曲線、報警日誌、壽命結果），支持“按杆型/材質/測試模式”快速檢索；
支持 PDF/Excel/CSV 報告導出（含關鍵參數統計、曲線截圖、合規性結論），測試數據可同步至企業MES係統（如將“某批次碳纖維杆8萬次循環後斷裂”同步至品控端，觸發批量複檢）。

1.產線批量品控：良率提升，成本直降
✦ 產線適配性：
與冰球杆生產線“成型-塗裝-測試”環節無縫銜接，單機日測試 20–30支（按8小時計算），滿足“月產600支”的中小批量產線需求；
冰球杆合格率從 80%（抽樣測試）提升至 98%，年節省返修成本 8萬元（以年產7200支計算）。
2.研發材料優化：加速產品迭代
✦ 多方案對比測試：
同步測試不同材質的冰球杆（如碳纖維/玻璃纖維/混合材料）、不同結構（如中空/實心杆身）；
輸出“材料-壽命”“結構-應變”關聯曲線（如“碳纖維杆壽命比玻璃纖維杆高60%”），輔助研發團隊快速鎖定最優方案（傳統需實際比賽測試3–6個月，耗時縮短90%）。
3.第三方檢測：權威認證的“黃金憑證”
✦ 合規支持：
設備通過 CNAS實驗室認證（中國合格評定國家認可委員會），測試報告符合ASTM F1773、EN 17492等國際標準要求；
檢測報告含原始數據曲線與標準參數比對表，可直接用於冰球杆出口認證（如美國ASTM、歐盟CE）。

結構耐用性：
✦ 伺服加載係統壽命 ≥100萬次循環（相當於連續測試5年，日均測試30支）；
✦ 夾具組件采用 鋁合金+表麵陽極氧化處理（硬度HV150），耐磨損壽命≥5000次換型。
易維護設計：
✦ 加載頭導軌支持“自動潤滑”（內置油槽，延長使用壽命至2000小時）；
✦ 年度校準僅需1小時（提供原廠載荷/扭矩/位移標準塊）；
✦ 故障自診斷功能（顯示“加載過載”“傳感器漂移”等報錯代碼），指導快速維修（平均故障修複時間＜0.5小時）。
操作流程（4步高效測試）
✦ 冰球杆裝夾 → 操作員將待測杆體放入夾具：杆頭通過快拆卡爪固定（3秒），杆尾調節伸縮導軌至合適長度（通過刻度標尺確認，耗時＜1分鍾）；
✦ 參數設定 → 計算機軟件選擇測試模式（如“彎曲疲勞”“扭轉疲勞”或“複合應力測試”），設定“目標載荷/扭矩、頻率、循環次數”（默認10萬次，可自定義）；
✦ 啟動測試 → 點擊“開始”鍵，設備自動執行“載荷施加-數據采集-異常檢測”，屏幕實時顯示“載荷曲線、循環進度、異常狀態”（綠色：正常；紅色：異常）；
✦ 結果輸出 → 測試完成後，自動生成“疲勞性能報告”（標注“通過”或“未通過”及失效原因），通過品流入量產，未通過品退回研發優化。

精準循載·智控耐久——用實驗室級測試，讓每一支冰球杆的疲勞性能，都成為“可信賴的品質承諾”。本設備均以工業級精度、智能化診斷、全維合規，助力企業打造高品質產品，贏取全球市場競爭力。

盡快聯係撸撸社免费观看的技術團隊，獲取免費試樣測試與定製化方案！提供 7×24 小時運維服務與檢測數據管理係統。
立即獲取設備報價與行業解決方案！>>>>>立即谘詢

保修政策：多數廠商提供1年整機質保，支持遠程故障診斷與操作培訓。
定製服務：根據需求定製，測試標準（如JIS/CNS）定製夾具與軟件功能，適配特殊需求
售後服務：1年整機質保，提供操作培訓與遠程技術支持
數據服務：可選配雲端數據平台，遠程生成符合 CNAS 規範的檢測報告。
技術支持：免費遠程調試、操作培訓及年度設備校準服務。
備件供應：提供易損件（夾具、液壓密封圈）快速更換服務。

訂購流程

需求溝通：提供測試標準、相關參數。
方案確認：供應商提供3D圖紙及參數清單。
生產交付：標準機型15-20天，非標定製機型30-45天。
驗收培訓：工程師上門安裝調試並現場培訓。
