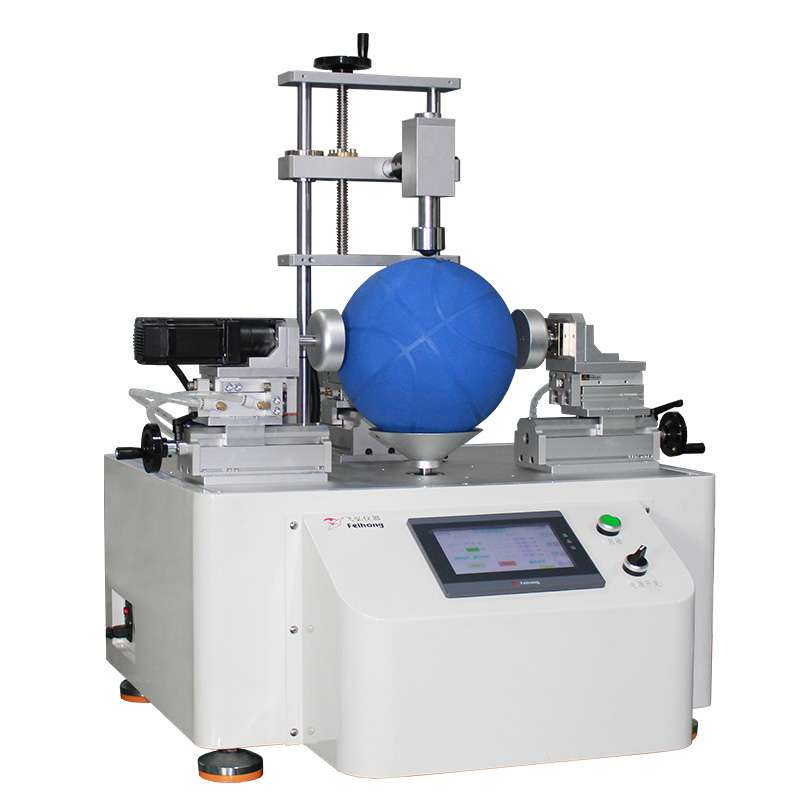

專業研發球類真圓度測試機，嚴格遵循 ISO 22862、GB/T 22868 等國際國內標準，專為足球、籃球、網球等各類運動用球提供精準圓度檢測。設備采用激光掃描與高精度傳感器結合的檢測技術，可實現 0.01mm 級圓度誤差測量，自動采集球體 360° 輪廓數據，生成真圓度分析報告。支持標準測試模式（模擬實際滾動受力）與自定義模式，適配球類生產企業生產線全檢、新品研發（優化球體結構設計）及第三方檢測機構認證需求。
本試驗機適用於測量體育用的籃球、足球、排球、手球外緣圓度之精度。
原理：使用球類真圓度測量試驗機在三維空間對球進行立體檢測,多點采樣:8片型球32點,18片型球40點,32片型球30點.采樣的數據由PLC進行數據處理,計算出球的平均圓周長和最大半徑差,以試樣的最大半徑差表示圓度.
| 項目 | 參數範圍 | ||
| 符合標準 | GB/T 14625.1 | ||
| 三坐標軸會交空間一點的允許誤差 | 0.02mm | ||
| 控製方式 | PLC+HMI | ||
| 探測頭重複精度 | 0.02mm | ||
| 示值精度 | 0.001mm | ||
| 夾球夾持力 | <7n<> | ||
| 外形尺寸 | 830*830*940mm | ||
| 重量 | 約120kg | ||
| 電源 | AC220V,5A，300W | ||
| 氣源 | 0. 5MP | ||
| 測量精度 | ±0.01mm | ||
| 球體直徑範圍 | 150~700mm（可定製） | ||
| 掃描速度 | ≤30秒/球 | ||
| 溫控範圍（選配） | -20℃~+50℃（精度±0.5℃） |
三維真圓度掃描
✦全自動多點測量：激光掃描精度 ±0.01mm，測量點密度 ≥1000點/球，檢測球體最大直徑偏差（FIFA標準≤1.5mm）。
✦動態旋轉測試：球體自動旋轉（0~360°），掃描儀同步追蹤，生成三維球麵偏差雲圖，定位凹凸缺陷區域（精度±0.05mm）。
智能化環境耦合（選配）
✦溫濕度循環測試：溫度 -20℃~+50℃，濕度 10%~95% RH，驗證球體熱脹冷縮對圓度的影響（尺寸變化≤0.3%）。
✦充放氣循環測試：氣壓範圍 0~20kPa（精度±0.1kPa），模擬使用中的氣壓變化，檢測球體形變恢複率（≥98%為優）。
智能數據分析:
全維度參數輸出：
✦真圓度（Sphericity）、最大直徑差、最小二乘球偏差（LSCI）、表麵波紋度（Waviness）。
𘝿D可視化軟件生成球麵熱力圖，對比國際賽事標準（如FIFA Pro球體圓度≤1.0mm）。
自動分揀與報告：一鍵導出PDF/Excel報告（含偏差分布、統計CPK值），支持MES係統集成與生產批次追溯。
1.高精度掃描係統：
✦高分辨率激光傳感器（0.1μm分辨率）搭配六軸機械臂，360°無死角掃描，支持足球（直徑218~221mm）、籃球（直徑238~242mm）等多尺寸球體。
✦模塊化夾具適配異形球類（如橄欖球、水球），夾持力 1~50N 無極可調，避免測試變形。
2.智能校準與補償：自動溫度補償算法，消除環境溫漂影響；AI自學習功能，優化測量路徑，效率提升50%。
3.安全與能效設計：防夾手感應裝置、急停按鈕、低功耗設計（待機＜10W），符合ISO 13849（PLc級）安全標準。
1.高效精準:單球測試周期≤30秒，數據重複性誤差＜±0.02mm，支持雙工位並行測試（效率提升300%）。
2.靈活適配：
✦球體直徑覆蓋 150~700mm（可擴展至沙灘球/醫療康複球），真圓度量程 0.01~5mm。
✦可選配表麵摩擦係數測試（0.1~1.0μ）、動態平衡檢測（偏心量≤0.1g·cm）。
3.成本優化：替代人工卡尺抽檢，質檢效率提升20倍，不良品攔截率≥99.5%。
3.標準合規：內置FIFA、NBA、GB等20+項測試程序，一鍵生成中/英/日多語言認證報告。
生產質檢：球類出廠前100%全檢，篩除圓度超差（如足球FIFA Pro級≤1.0mm）、表麵凹陷品。
材料研發：
✦對比PU、TPU、天然皮革等材料的成型穩定性，優化拚接工藝（如熱粘合vs手縫）。
✦驗證充氣內膽結構對球體真圓度的影響。
賽事認證：FIFA Quality Pro足球認證、NBA官方用球準入測試。
售後分析：用戶投訴的球體偏心、彈跳不穩問題的工藝複現與改進
球類真圓度測試機通過 三維激光掃描+智能數據分析，將球體幾何精度控製從“經驗抽檢”升級為“科學全檢”，助力企業攻克產品一致性難題。無論是滿足FIFA Pro的嚴苛賽事標準，還是為量產球類賦予極致對稱性，本設備均可作為生產與研發的核心工具，為運動器材的競技公平性與品牌競爭力保駕護航。
盡快聯係撸撸社免费观看的技術團隊，獲取免費試樣測試與定製化方案！提供 7×24 小時運維服務與檢測數據管理係統。
立即獲取設備報價與行業解決方案！>>>>>立即谘詢
保修政策：多數廠商提供1年整機質保，支持遠程故障診斷與操作培訓。
定製服務：根據需求定製，測試標準（如JIS/CNS）定製夾具與軟件功能，適配特殊需求
售後服務：1年整機質保，提供操作培訓與遠程技術支持
數據服務：可選配雲端數據平台，遠程生成符合 CNAS 規範的檢測報告。
技術支持：免費遠程調試、操作培訓及年度設備校準服務。
備件供應：提供易損件（夾具、液壓密封圈）快速更換服務。
需求溝通：提供測試標準、相關參數。
方案確認：供應商提供3D圖紙及參數清單。
生產交付：標準機型15-20天，非標定製機型30-45天。
驗收培訓：工程師上門安裝調試並現場培訓。
