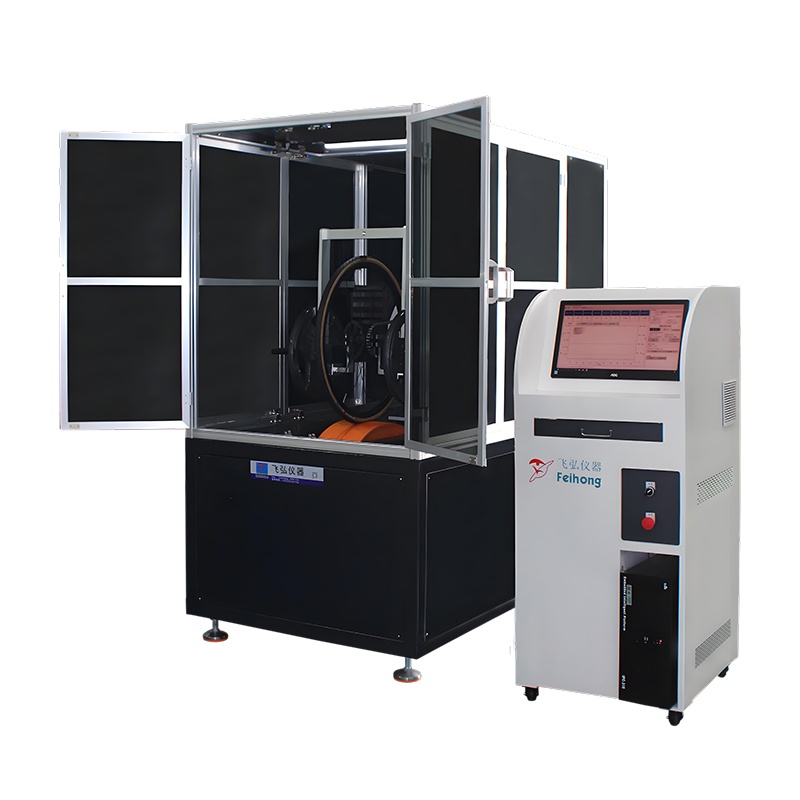

輪組鏈條行走疲勞試驗機

一、主要測試功能描述

1.齒盤驅動走行：采用伺服電機驅動齒盤，再通過鏈條驅動車輪旋轉。輪組加載采用砝碼垂直加載。驅動伺服電機可控製功率、扭矩及轉速。2.花轂瞬間蹬踩力測試：設定對應的扭矩，齒盤電機瞬間達到設定轉速，模擬騎行起步或加速時瞬間的蹬踩動作。3.裏程時速偵測：通過輥筒安裝的編碼器實時偵測時速與計算裏程。4.樣品損壞自動停機：通過傳感器偵測樣品狀態，如爆胎或變形設備自動停機

二、參數說明

1. 鏈條驅動伺服電機驅動功率：3KW

2. 鏈條帶動伺服電機驅動轉速：300rpm

3. 鏈條帶動伺服電機驅動扭力：80N.M

4. 輥筒阻尼：100NM

3. 滾筒被動運行監測速度：0-70Km/h

5. 輪組負載最大重量：測試荷載可由砝碼調節重量，分別為 100kg，110kg， 120kg，130kg

6. 滾筒直徑為 700mm±10mm，表麵滾花增加摩擦力，滾筒寬度 200mm。

7. 障礙塊安裝空為圓周 2等分均勻分布。障礙塊規格：5毫米X2,10毫米X2,15毫米X2,20毫米X2。

8.負載提升方式：電動舉升

9.外形尺寸：長1780*寬1110*高2040mm / 工控台 長700*寬650*高1460mm

10.電源：380V，6KW

三、主要特點

1. 高精度加載係統：采用伺服/電機驅動或伺服液壓複合加載，力/轉矩控製精度高，加載響應快，支持恒載、步進載荷、隨機振動等多種工況。

2. 可編程工況仿真：支持速度、載荷、轉向角與循環次數等參數編程，能真實還原實際運行的走行與工作曲線。

3. 精密數據采集與可追溯性：配備高分辨率力傳感器、位移傳感器與轉速檢測單元，數據實時采集、存儲並支持導出CSV/EXCEL，便於質量追溯與分析。

4. 長時間穩定運行：結構設計注重散熱與潤滑管理，關鍵部件經過耐久驗證，適合長周期疲勞壽命試驗。

5. 多樣化夾具與適配：提供定製化夾具，可兼容不同直徑、寬度和結構的輪組與鏈條樣件，便於批量測試與快速切換。

6. 安全與故障保護：具備過載、過速、溫度異常、潤滑不足等多重保護與報警功能，保證試驗安全與設備壽命。

四、應用領域

1. 交通工具製造：汽車、摩托車、自行車、電動滑板車等輪組與傳動鏈條耐久性與壽命驗證。

2. 零部件供應鏈與質檢：鏈條、齒輪、軸承與輪轂等傳動部件批量出廠前的性能檢測與質量控製。

3. 科研院校與檢測機構：材料疲勞行為、結構耐久性研究以及標準化測試項目的執行。

4. 新產品開發與失效分析：用於新型材料、表麵處理或潤滑方案的加速老化測試與失效機理分析。

五、交付與服務

飛弘儀器提供整機交付、現場安裝調試、操作培訓與長期售後維護；可根據客戶工況定製夾具、測試程序與數據報告格式，支持二次開發與接口對接。
