EN 15194電動自行車、ISO4210、EN14781路跑車、EN14766登山車、EN14764城市車。CNS、JIS、DIN、NF、ISO、CPSC、CSA、AS、BS九國測試標準所設計。

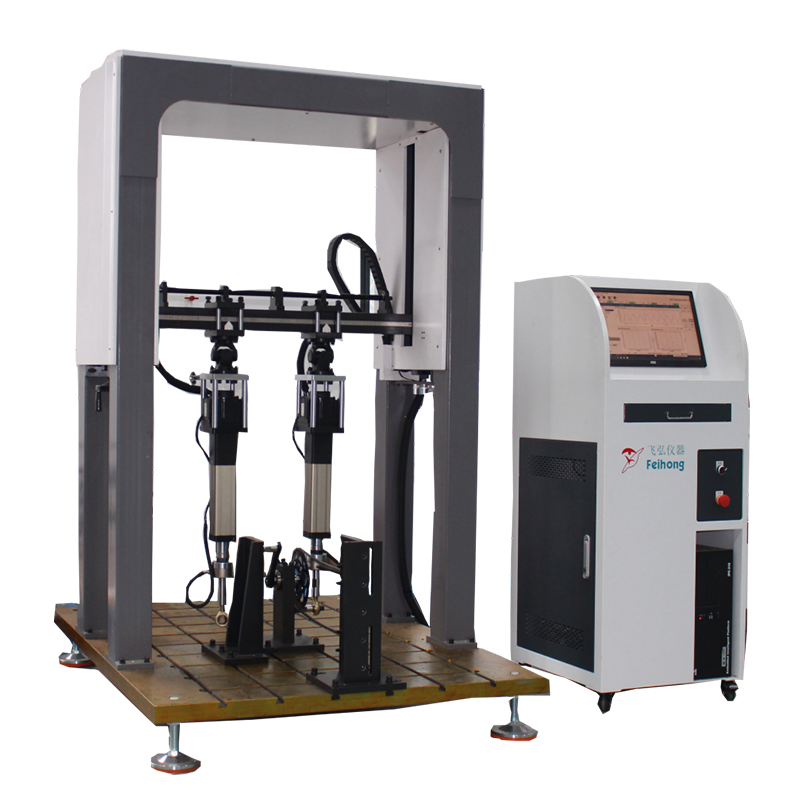

本機針對自行車車架做耐疲勞測試。可測試自行車車架踩踏疲勞測試EN 15194電動自行車、ISO4210-6.4.3本項測試規範所有樣式的車架。
機台最高頻率 | 0-5Hz |
傳感器容量 | 圓盤式傳感器5000N*2支 |
荷重元分辨率 | 1/10000 |
電缸 | 電動缸伺服控製 |
電缸數量 | 2個 |
位移行程 | 150mm(±75mm) |
試驗次數 | 0-999999任意設定 |
控製方法 | 力全閉環控製 |
控製方式 | 計算機自動控製，具有位移、力量、時間等控製方式 |
控製軟件 | 飛弘自行開發專用軟件 |
顯示方式 | 計算機控製及顯示器 |
數據采集 | 高速采集卡 |
力采集頻率 | 大於200kHz |
力量波形 | 正弦波 |
自動停機 | 力量達不到設定自動停機、試件損壞自動停機 |
報表打印格式 | 自行保存測試結果製做報表 |
測試治具 | 曲柄疲勞治具1組 |
重量 | 約400Kg |
電源 | AC220V,2.5kw |
外形尺寸 | 測試台 1720*1280*2060mm |
1.訊號轉換控製器：
（1）荷重感應器
（2）訊號轉換收集器
2.基本功能執行鞍管試驗程序，可得下列資料：
（1）力對時間的實時曲線
（2）頻率對時間的實時曲線
（3）拉壓力的最大值
（4）斷裂實時值
（5）曲線圖比較
（6）標準偏差
（7）平均值
（8）兩曲柄替換之件為175mm長（L），並且前後調整兩替換曲柄成傾斜水平45°角（公差±2°）
替換曲柄之垂直位置75mm(Rc)處，自車架中線距離50mm處裝上連接到後輪軸基座心軸，
後輪軸心並與垂直線成直角。
示意圖
備注：測試次數100000次，運轉一次包括2個測試力之作用與移除，最大測試頻率0-5Hz疲勞試驗。
