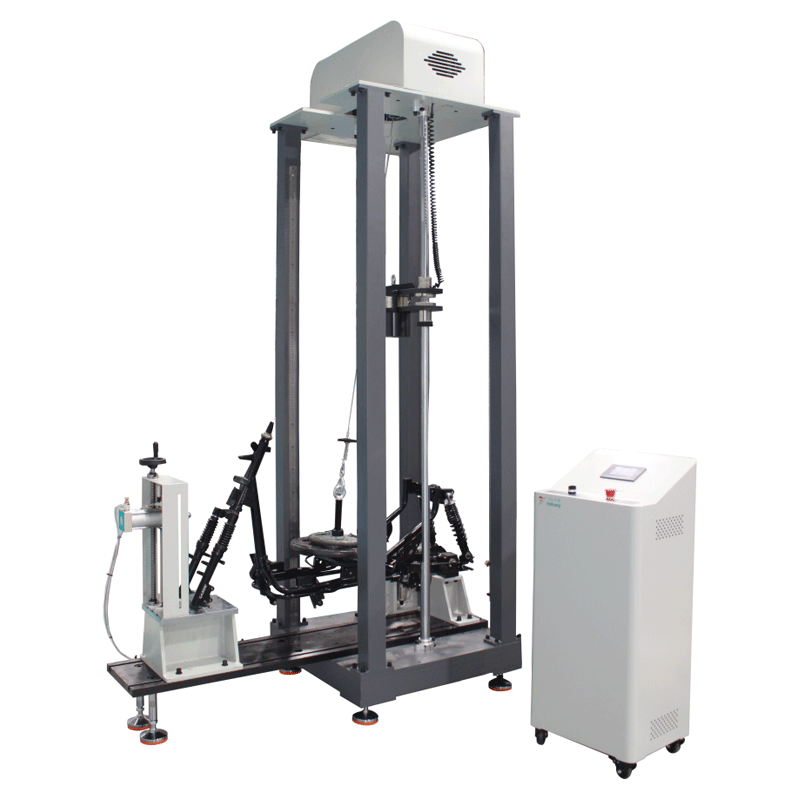

車架前叉組合件落重試驗機

技術參數

外形尺寸：1600x800x2800mm（L*W*H）

電源：220v，1kw

執行標準

6.2.1.2車架/前叉組合件衝擊強度

6.2.1.2.1 衝擊試驗(重物落下)

按 7.3.1.2.1規定的重物落下試驗方法進行試驗,試驗後,組合件應當無可見的裂紋或損壞,減震裝置的任何零件應當無分離,兩輪軸中心線之間的距離(輪基)的永久變形應當小於或等於 40 mm。6.2.1.2.2 衝擊試驗(車架/前叉組合件落下)

按 7.3.1.2.2規定的車架/前叉組合件落下試驗方法進行試驗,試驗後,組合件應當無可見的裂紋或損壞,組合件及減震係統的任何部分應當無分離現象。

7.3.1.2車架/前叉組合件衝擊強度

7.3.1.2.1 衝擊試驗(重物落下)

按照 GB 3565-2005 中 27.1 規定的方法,以能量為 80]的衝擊力(如采用 22.5 kg 的重錘從 360 mm高度垂直落下)進行衝擊試驗。

如果車架裝有減震前叉,則組合件在試驗時應當使前又處於無負荷狀態的自由長度。如果減震彈簧可被鎖住,應當被鎖住在無負荷的長度。對裝有後減震裝置的車架,將該減震裝置緊固在相當於有一個 75 kg質量的騎行者騎坐在試驗車上一樣;如果減震裝置不允許鎖緊,則可采用同樣尺寸的實心連接代替減震前又或後減震裝置,兩端的連接方式與減震前又或後減震裝置相同。

7.3.1.2.2 衝擊試驗(車架/前叉組合件落下)

試驗車按照 GB 3565-2005中 27.2規定的方法進行試驗時,對蓄電池安裝在車架上的試驗車,則應當包含這個部件進行試驗。如這樣影響試驗的正常進行,可去掉蓄電池後在相應部位加相應配重。如果車架裝有減震前叉,則組合件在試驗時應當使前又處於無負荷狀態的自由長度。如果減震彈簧可被鎖住,應當被鎖住在無負荷的長度。對裝有後減震裝置的車架,將該減震裝置緊固在相當於有-個 75 kg質量的騎行者騎坐在試驗車上一樣;如果減震裝置不允許鎖緊,則可采用同樣尺寸的實心連接代替彈簧和減震器,兩端的連接方式應當與彈簧和減震器相同。
