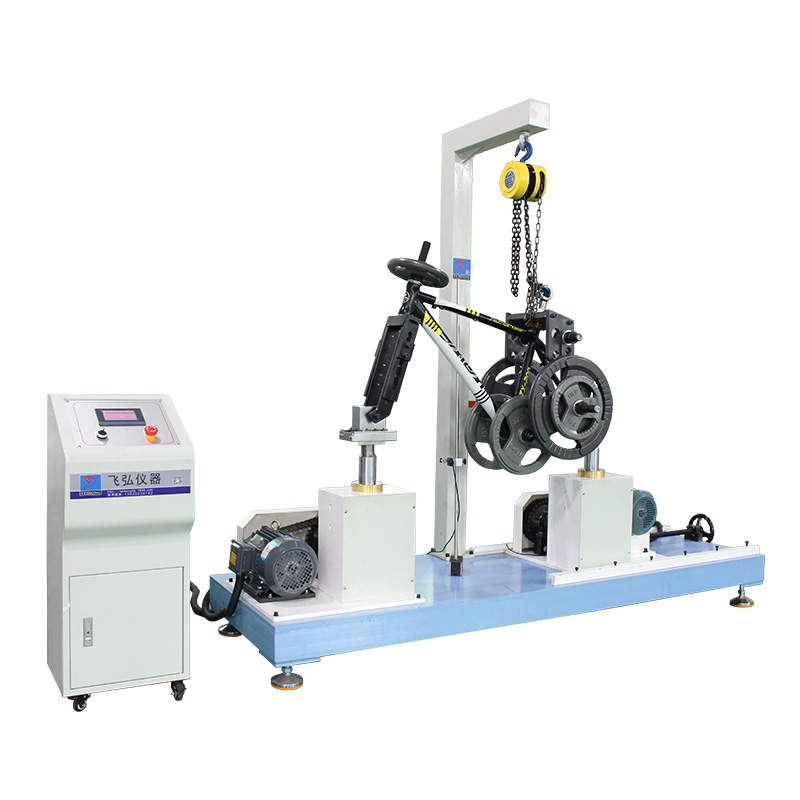

本試驗機針對自行車車架垂直方向振動測試標準所設計，自行車車架安裝於本試驗機治具上固定後對其施加一定頻率、載荷及測試次數的疲勞施力 。標準：JIS D9401 5.0 GB17761
將車架固定在振動試驗機上，前後輪的車軸應成水平，如使用前輪與後輪直徑不同的車架，則應使車輪的接地點成水平，然後進行試驗。然後以表2所示的試驗條件進行垂直上下振動試驗，車架各部位不得有破損、明顯變形或鬆動。
裝有鞍管的車架試件，應將鞍管固定在裝配限位標誌處。在鞍座部位裝一個鞍形荷重座，並分別在左右吊杆上C裝圓形砝碼：荷重座、吊杆及砝碼的總重量為荷重量。鞍管荷重頂端20mm處的中心位置用夾具緊固，中軸部的荷重固定在左右兩側，前管荷重用緊固螺母固定。振動頻率可在6.6~10Hz之間任意選擇，但應避免共振頻率。
| 車架種類 | 荷重 | 前管部 | 鞍座部 | 中軸部 | 合計 | 震動頻率Hz | 加振部的加速度M/S² | 振動次數 |
| 成人型 | 菱形 | 5 | 50 | 20 | 75 | 6.6~10 | 19.6（2） | 100000 |
| 成人型 | 除菱形外 | 5 | 45 | 15 | 65 | 6.6~10 | 17.6（1.8） | 70000 |
| 少兒車用 | 5 | 40 | 10 | 55 | 6.6~10 | 17.6（1.8） | 7000 | |
| 幼兒車用 | 5 | 30 | 10 | 45 | 6.6~10 | 15.7（1.6） | 40000 | |
| 項目 | 參數範圍 | ||
| 荷重 | 85kg或指定 | ||
| 適用車架輪範圍 | 500-1200MM | ||
| 偏心凸輪 | 25.4mm | ||
| 動力來源 | 單振（直流馬達1台） 雙振（直流馬達2台） | ||
| 振動幅度 | 0~25MM | ||
| 試驗頻率 | 6～10Hz可調 | ||
| 測試轉速 | 0~100RPM | ||
| 電控 | 傳統（歐姆龍、施耐德等）六位計數器，可設定振動次數 | ||
| 外形尺寸 | 主機：2200×700×1900 mm（W*D*H） 控製櫃 370×350×970mm （L*W*H） | ||
| 重量 | 約320KG | ||
| 電源 | AC380V,15A |
智能控製
✦ 支持PLC觸摸屏操作，可實時顯示振動次數、頻率及振幅
✦ 具備斷電記憶功能，恢複供電後自動續接測試
安全與可靠性
✦ 配備緊急停止開關和微動安全開關，測試異常時自動停機
✦ 關鍵部件采用國際品牌（如歐姆龍、施耐德），提升設備穩定性
靈活適配性
✦ 機座采用鋼構設計，支持多種尺寸車架安裝（如20″-28″車架）
✦ 提供定製服務，可根據客戶需求調整負載、振幅及夾具
1.負載能力
✦ 最大負載：85kg（可定製至100kg或更高）
✦ 適用車架輪徑：500-1200mm（支持客戶定製）
2.振動參數
✦ 頻率調節：6-15Hz（或按標準要求設定）
✦ 振幅範圍：0-30mm（部分型號支持0-35.5mm）
✦ 測試轉速：0-100RPM或0-300rpm
3.結構與控製
✦ 振動方式：滾筒式單振動或垂直往複式振動
✦ 傳動係統：交流/直流馬達（2HP或3HP）
✦ 停機功能：達到設定次數、試件損壞或變形量超標時自動停機
操作規範：
✦ 測試前需檢查支架螺絲緊固狀態，避免鬆動
✦ 嚴禁測試時人員靠近設備運行區域
維護保養：
✦ 定期為傳動部件添加潤滑油
✦ 清潔時使用防鏽油，避免腐蝕性液體
測試標準：
✦ 國標：GB 17761-2018（電動自行車）、QB/T 1880-2008（自行車車架）
✦ 國際標準：ISO 4210、EN 14872、JIS D 9401等
應用領域：
✦ 自行車/電動車車架：檢測前叉、後叉的耐振強度
✦ 摩托車/三輪車車架：模擬顛簸路況下的結構耐久性
✦ 童車及智能折疊車：驗證輕量化設計的可靠性
網球反彈高度測試儀通過 高精度動態模擬+智能環境耦合，將網球品質控製從“經驗抽檢”升級為“科學量化”，助力企業攻克賽事級產品的性能一致性難題。無論是為職業賽場打造冠軍用球，還是為量產產品賦予國際標準基因，本設備均可作為研發與生產的核心工具，為網球的競技公平性與品牌競爭力保駕護航。
盡快聯係撸撸社免费观看的技術團隊，獲取免費試樣測試與定製化方案！提供 7×24 小時運維服務與檢測數據管理係統。
立即獲取設備報價與行業解決方案！>>>>>立即谘詢
保修政策：多數廠商提供1年整機質保，支持遠程故障診斷與操作培訓。
定製服務：根據需求定製，測試標準（如JIS/CNS）定製夾具與軟件功能，適配特殊需求
售後服務：1年整機質保，提供操作培訓與遠程技術支持
數據服務：可選配雲端數據平台，遠程生成符合 CNAS 規範的檢測報告。
技術支持：免費遠程調試、操作培訓及年度設備校準服務。
備件供應：提供易損件（夾具、液壓密封圈）快速更換服務。
需求溝通：提供測試標準、相關參數。
方案確認：供應商提供3D圖紙及參數清單。
生產交付：標準機型15-20天，非標定製機型30-45天。
驗收培訓：工程師上門安裝調試並現場培訓。
