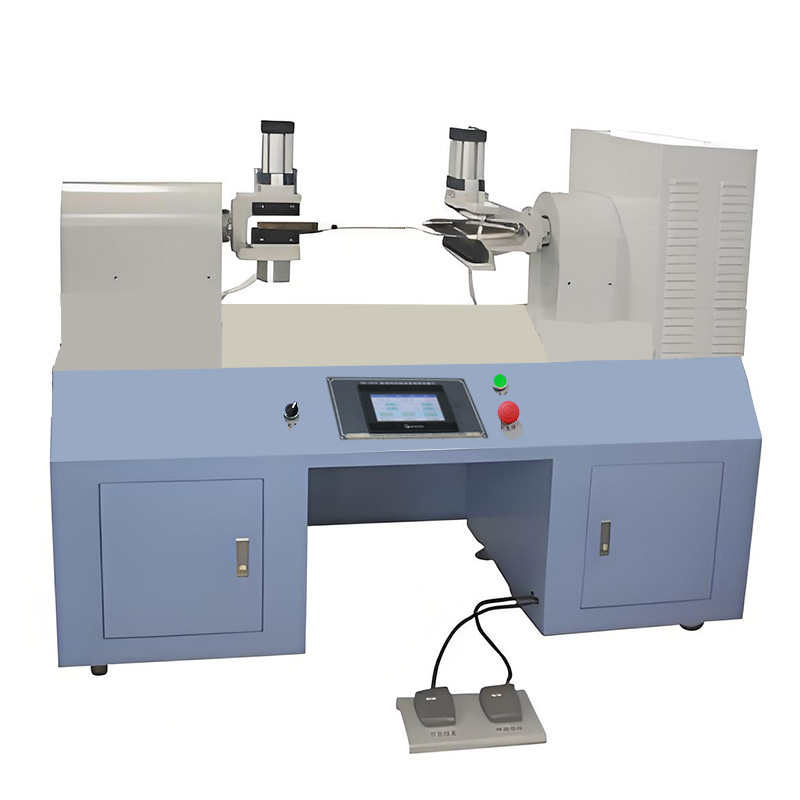

整組球拍球柄扭轉變形角度全檢試驗機是一款專為網球拍、羽毛球拍、壁球拍等設計的 高精度扭轉性能檢測設備，通過模擬球拍在擊球瞬間的扭轉載荷，全麵評估球柄的 抗扭強度、變形角度、回彈性能及疲勞壽命。該設備廣泛應用於球拍製造商、質檢機構及職業球隊，確保產品符合 ITF、ISO 9001、ASTM F2717 等國際標準，為球拍的操控性與耐用性提供科學保障
該設備用於測試整組球拍球柄扭轉變形角度。
| 項目 | 參數範圍 | ||
| 夾具 | 使用氣缸夾持 | ||
| 夾具寬度 | 可調整 | ||
| 球拍框麵扭轉角度 | 90度 | ||
| 球柄被被動扭轉角度 | 最大90度，空載自動歸零 | ||
| 被動端角度顯示 | 度 | ||
| 被動端扭力顯示 | Kg-cm | ||
| 外形尺寸 | 165*60*120cm | ||
| 重量 | 約120kg | ||
| 電源 | AC220V,5A | ||
| 最大扭矩 | 50N·m（可擴展至100N·m） | ||
| 扭轉角度精度 | ±0.1°（分辨率±0.01°） | ||
| 測試頻率 | 1~30Hz（正弦波/隨機波） | ||
| 柄徑適配範圍 | 20~35mm（可定製） | ||
| 數據采樣頻率 | ≥10kHz（動態參數） / 1kHz（全參數） |
全自動扭轉測試
多軸扭矩加載：
1.扭矩範圍 0~50N·m（可擴展至100N·m），精度±0.5% FS，模擬正手/反手擊球時的扭轉載荷（等效職業選手發力）。
2.扭轉角度範圍 0~360°（分辨率±0.1°），檢測球柄塑性變形與彈性恢複能力。
動態疲勞測試：循環次數 10萬~100萬次（頻率1~30Hz），監測球柄微裂紋擴展與材料疲勞特性。
環境耦合測試（選配）
溫濕度循環：溫度範圍 -20℃~+50℃，濕度 30%~90% RH，驗證碳纖維/鋁合金柄的熱脹冷縮與膠合層穩定性。
鹽霧測試：按ASTM B117標準模擬高鹽霧環境，檢測金屬部件（如螺絲、連接件）抗腐蝕性能。
智能化監測與診斷
多參數實時采集：
1.扭矩（±0.5% FS）、扭轉角度（激光編碼器±0.01°）、振動頻譜（5~2000Hz）、柄體溫升（紅外熱像儀±1℃）。
2.高速攝像（2000fps）捕捉球柄微裂紋與分層缺陷。
AI失效預警：機器學習算法分析扭矩-角度曲線異常，預判柄體斷裂或膠合失效風險，自動停機並生成維修建議。
數據追溯：一鍵導出PDF/Excel報告（含扭矩-角度滯回曲線、疲勞壽命預測），支持MES係統集成與生產批次追溯。
高剛性結構設計
1.航空鋁材框架（剛度≥10⁹ N·m/rad），氣動夾具自適應不同柄徑（20~35mm），夾持力可調（50~500N）。
2.模塊化扭轉頭設計，快速切換網球拍（圓形柄）、羽拍（八角柄）等異形手柄。
高精度驅動係統
1.伺服電機閉環控製，扭矩波動＜±0.5%，角度控製精度±0.1°，動態響應≤5ms。
2.雙通道傳感器同步采集，消除測試偏載誤差。
安全防護全封閉防護罩（防碎片飛濺）、緊急急停、過載保護，符合ISO 13849（PLd級）安全標準。。
高效精準：單次測試周期≤20秒，數據重複性誤差＜±0.5%，支持多工位並行測試（效率提升300%）。
全麵覆蓋：
1.適配拍柄長度160~300mm，扭矩範圍0~100N·m（可擴展至200N·m）。
2.可選配動態平衡測試（揮重偏差≤1g·cm）、EMC抗擾模塊。
成本優化實驗室測試替代人工抽檢，降低質檢成本60%，減少客訴與職業賽事中的斷柄風險。
標準合規內置ITF、ISO、ASTM等20+項測試程序，一鍵生成全球認證報告。
生產質檢：球拍出廠前全自動柄體抗扭強度100%全檢，篩除膠合不良或材料缺陷。
研發創新：
1.優化碳纖維疊層角度、減震芯材（如蜂窩鋁）對扭轉性能的影響。
2.對比競品抗扭參數（如職業拍抗扭剛度≥30N·m/°）。
認證測試：ITF職業拍認證、ASTM柄體疲勞壽命等強製項目。
職業球隊：根據球員發力習慣定製柄體抗扭閾值（如底線型球員需高抗扭性）。
整組球拍球柄扭轉變形角度全檢試驗機通過 高精度扭轉模擬+智能化預警，將球柄性能驗證從“經驗抽檢”升級為“科學全檢”，助力企業攻克產品壽命與安全的核心挑戰。無論是滿足職業賽事的極致抗扭需求，還是保障量產球拍的一致性，本設備均可作為研發與生產的核心工具，為品牌競爭力與用戶安全保駕護航。立即聯係撸撸社免费观看的技術團隊，獲取免費測試方案與設備演示！
保修政策：多數廠商提供1年整機質保，支持遠程故障診斷與操作培訓。
定製服務：根據需求定製，測試標準（如JIS/CNS）定製夾具與軟件功能，適配特殊需求
售後服務：1年整機質保，提供操作培訓與遠程技術支持
數據服務：可選配雲端數據平台，遠程生成符合 CNAS 規範的檢測報告。
技術支持：免費遠程調試、操作培訓及年度設備校準服務。
備件供應：提供易損件（夾具、液壓密封圈）快速更換服務。
需求溝通：提供測試標準、相關參數。
方案確認：供應商提供3D圖紙及參數清單。
生產交付：標準機型15-20天，非標定製機型30-45天。
驗收培訓：工程師上門安裝調試並現場培訓。
