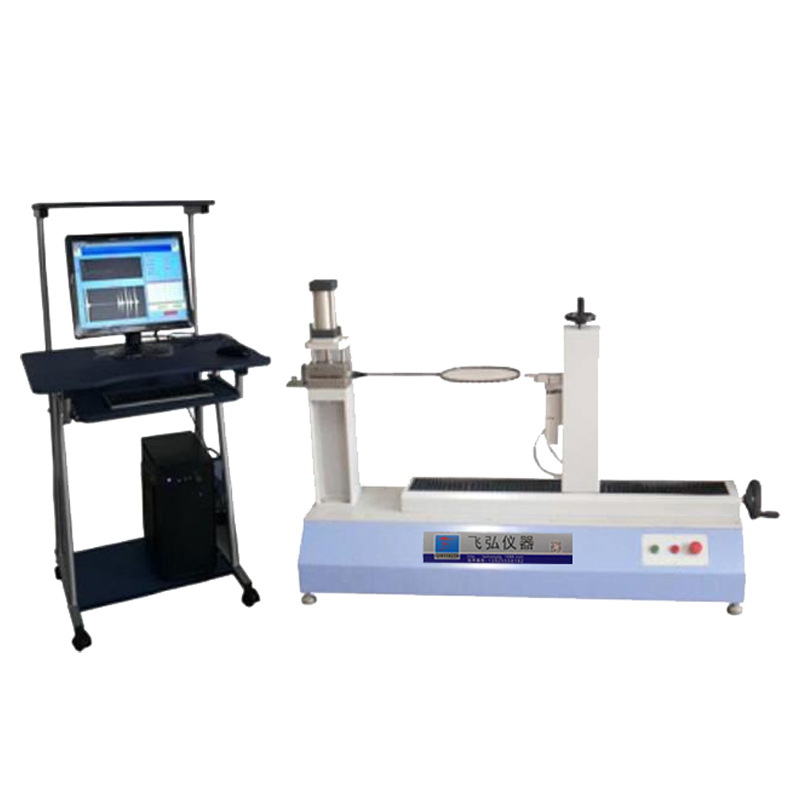

球拍拍動 XYZ 三向振幅試驗機是一款專為網球拍、羽毛球拍、壁球拍等設計的 高精度三維振動分析設備，通過模擬球拍在擊球瞬間的X、Y、Z三向複雜振動，全麵評估其 振幅衰減特性、共振頻率、結構穩定性及材料阻尼性能。該設備廣泛應用於球拍製造商、職業球隊及研發實驗室，確保產品符合 ITF、ISO 18436、ASTM E1876 等國際標準，為球拍的操控性、減震性能與競技安全提供科學保障。
本機測試球拍中管，或整球拍，受一定角度彈力後，球拍或中管震動之三軸（上下、左右、前後）之振幅、振頻、時間等之曲線及數據。
| 項目 | 參數範圍 | ||
| 球拍釋放裝置 | 使用氣壓缸 | ||
| 球杆夾持座 | 可依球杆尺寸的不同調整 | ||
| 機台控製方式 | 電腦控製 | ||
| 感測器 | XYZ三軸感測器 | ||
| 外形尺寸 | 137*40*95cm | ||
| 重量 | 約140kg | ||
| 衝擊高度範圍 | 0~2m（可擴展至5m） | ||
| 振動頻率範圍 | 5~5000Hz（正弦/隨機/衝擊） | ||
| 最大加速度 | 50g（X/Y/Z軸獨立） | ||
| 振幅範圍 | ±10mm（分辨率±0.001mm） | ||
| 溫控範圍 | -20℃~+60℃（選配±0.5℃） |
多軸振動測試
1.三向振動模擬：
1）X/Y/Z軸獨立或複合振動，頻率範圍 5~5000Hz（正弦波/隨機波/衝擊波形），加速度 0~50g（精度±0.5% FS），模擬正手、反手、扣殺等擊球動作的振動傳遞路徑。
2）振幅範圍 ±10mm（分辨率±0.001mm），檢測拍框、拍杆及手柄的振動衰減速率（阻尼比≥0.05為優）。
2.共振頻率分析：掃頻測試（0.1~2000Hz），定位拍體共振點（如網球拍典型共振頻率50~150Hz），評估擊球手感與疲勞風險。
環境耦合測試（選配）
1.溫濕度循環：溫度範圍 -20℃~+60℃，濕度 30%~95% RH，驗證碳纖維/減震材料的熱膨脹對振動特性的影響。
2.動態負載疊加：同步施加 0~100kg 垂直負載，模擬擊球時的壓力-振動複合工況。
智能化監測與診斷
1.多參數實時采集：
1）三向加速度（±0.5% FS）、位移（激光測距±0.001mm）、應變（光纖光柵±5με）、溫度（紅外熱像儀±1℃）。
2）高速攝像（10,000fps）捕捉拍框微裂紋擴展路徑，3D數字圖像相關（DIC）技術生成全場振動模態雲圖。
AI性能優化：機器學習算法分析頻響函數（FRF），推薦減震設計優化方案（如矽膠手柄、蜂窩中杆結構）。
數據追溯：一鍵導出PDF/Excel報告（含振動傳遞函數、模態振型圖），支持MES/ERP係統集成。
1.高精度激振係統：
三軸電動振動台（每軸獨立控製），相位同步精度±0.1°，動態響應≤1ms，支持多軸隨機振動（PSD譜密度控製）。
模塊化夾具設計，快速切換網球拍（圓形拍喉）、羽拍（方形拍喉）等異形結構，夾持力 10~500N 可調。
智能減震分析：內置模態分析軟件，自動提取模態參數（質量、剛度、阻尼矩陣），生成Campbell圖預測拍體臨界轉速
2.安全與節能設計：
1）全封閉隔音艙（噪音＜65dB）、緊急急停、過載保護，符合ISO 13849（PLd級）安全標準。
2）能量回饋技術節能≥30%，待機能耗＜100W
3.智能交互與可視化：7英寸觸摸屏+PC端軟件，實時顯示衝擊波形、能量分布及3D應變模型，支持數據雲端同步與遠程監控。
1.高效精準：單次測試周期≤5分鍾，數據重複性誤差＜±0.5%，支持多工位擴展（效率提升400%）。
2.靈活適配：
1）適配拍長 500~700mm、負載 0~100kg，兼容金屬、複合材料、高分子材質。
2.可選配鹽霧腐蝕、EMC抗擾（IEC 61000-4）測試模塊。
3.成本優化：
1)實驗室測試替代人工實測，降低質檢成本60%，縮短研發周期50%。
2）通過缺陷預判減少售後維修率及品牌聲譽風險。
4.標準合規內置ITF、ISO、ASTM等30+項測試程序，一鍵生成全球認證報告。
生產質檢：球拍出廠前三向振動一致性篩查，確保同批次振幅衰減率偏差≤±3%。
職業球隊：根據球員發力習慣（底線型/網前型）優化拍體減震設計，提升控球手感。
研發創新：
1.對比碳纖維疊層（0°/45°/90°）對振動傳遞的抑製效果。
2.驗證新型減震材料（如石墨烯泡沫、液態金屬阻尼器）的性能優勢。
認證測試：ITF職業拍振動標準、ASTM E1876模態分析等強製項目。
球拍落錘衝擊試驗機通過 高精度衝擊模擬+智能化失效分析，將球拍安全驗證從“經驗判斷”升級為“科學量化”，助力企業攻克產品耐用性與可靠性的核心挑戰。無論是保障職業賽事的極限強度需求，還是提升量產球拍的一致性，本設備均可作為研發與生產的核心工具，為品牌競爭力與用戶安全保駕護航。
立即聯係撸撸社免费观看的技術團隊，獲取免費測試方案與設備演示！
保修政策：多數廠商提供1年整機質保，支持遠程故障診斷與操作培訓。
定製服務：根據需求定製，測試標準（如JIS/CNS）定製夾具與軟件功能，適配特殊需求
售後服務：1年整機質保，提供操作培訓與遠程技術支持
數據服務：可選配雲端數據平台，遠程生成符合 CNAS 規範的檢測報告。
技術支持：免費遠程調試、操作培訓及年度設備校準服務。
備件供應：提供易損件（夾具、液壓密封圈）快速更換服務。
需求溝通：提供測試標準、相關參數。
方案確認：供應商提供3D圖紙及參數清單。
生產交付：標準機型15-20天，非標定製機型30-45天。
驗收培訓：工程師上門安裝調試並現場培訓。
