電摩二合一測試台使用說

《前 言》

感謝貴司選擇了本公司的產品,本公司不僅給貴司提供質量優良的產品,而且將提供可 靠的售後服務。
為確保使用人員之人身安全及儀器的完好性,在使用本儀器前請充分閱覽此操作手冊, 確實留意其使用上的注意事項。本操作手冊詳細介紹此儀器之設計原理、依據標準、構造、 操作規範、校正、保養、可能故障的情形及排除方法、電氣圖等內容。在本操作手冊中如有 提及之各種 “試驗規定＂、“標準＂時均隻作參考用,如貴司覺得有異議請自行檢閱相關標 準或資料。

電摩二合一測試台使用說明書目錄

一、概論
二、安全上的注意
三、程序說明
四、質量保證
五、備注

《電摩二合一測試台概論》

一．主要功能描述：
本設備主要用於電摩、自行車、助力車、電動三輪車車測試，將車子固定在工裝夾具上，設備給車子電機供電，設置啟動車子轉動，運行中負載電機給車輪提供可程式設定的負載扭矩，檢測車子運行中負載轉矩、轉速、電壓、電流，計算負載功率和電源輸入功率並繪製曲線。可對電動摩托車做“最高車速試驗”“道路行駛試驗”“加速性能試驗”“底盤測功恒速試驗”“底盤測功機恒力試驗”“定速爬坡試驗”“最大坡爬坡試驗”“定坡度爬坡試驗”“電機溫升試驗”“電流通斷試驗”“百公裏加速試驗”“最高車速測試”“大功率測試”“續航裏程測試工況法、等速法”“欠壓保護測試”、“百公裏電耗測試”等，記錄所有測試數據支持生成報表和導出。

二．主要參考依據標準
2.1 GB 24156-2018 電動摩托車和電動輕便摩托車動力性能試驗方法
2.2 GB/T 24157—2017電動摩托車和電動輕便摩托車續駛裏程及殘電指示試驗方法
2.3 GB 24158-2018 電動摩托車和電動輕便摩托車通用技術條件
2.4 GBT5382-2008摩托車和輕便摩托車製動力要求及試驗方法標準
2.5 GBT 5374-2008 摩托車和輕便摩托車可靠性試驗方法
2.6 GB24155-2009電動摩托車和電動輕便摩托車安全要求
2.7 GBT5378-2008摩托車和輕便摩托車道路試驗方法標準。

三．測試內容描述： 3.1 一次裝夾，電腦自動測試。
3.2 可進行最高車速測試試驗。（將被測車輛前輪夾住，後輪放置在滾筒上，油門加到最大，監測此時車 子的速度）。
3.3 可進行道路行駛試驗。（將被測車輛前輪夾住，後輪放置在滾筒上，以額定速度行駛一定的時間或者 裏程）。
3.4 可進行加速性能試驗.（將被測車輛前輪夾住，後輪放置在滾筒上，轉動油門，將一個額定的速度加 到另一個速度，監測其所需要的時間）。 3.5 可進行底盤測功行駛試驗（將被測車輛前輪夾住，後輪放置在滾筒上，油門加到最大，監測此時車子 的速度）。
3.6 可進行定速爬坡實驗（將被測車輛前輪夾住，後輪放置在滾筒上，將車子設置成一定的速度，通過變 動滾筒電機阻力，檢測車子在恒定的速度下的爬坡性能）。
3.7 可進行定坡爬坡實驗（將被測車輛前輪夾住，後輪放置在滾筒上，將滾筒電機設置成扭矩模式，改變 車子速度，檢測車子在恒定的坡度下的不同速度的爬坡性能）。
3.8可進行電機溫升試驗（將被測車輛前輪夾住，後輪通過機械鎖死，不斷加大油門，監測此時車子電機溫度的變化曲線）。
3.9 可進行電流通斷試驗（將被測車輛放置在測試台架上，檢測車子在刹車一定時間後會中斷電流）。
3.10 可進行百公裏加速試驗（將被測車輛前輪夾住，後輪放置在滾筒上，檢測車子在加速到百公裏時所需的時間）。
3.11 可進行大功率測試（將被測車輛前輪夾住，後輪放置在滾筒上，油門加到最大，監測此時車子的速度）。
3.12 可進行欠壓保護測試（檢測車子在低電壓情況下會不會受保護，能不能正常啟動車子）。
3.13 可進行百公裏電耗測試（將被測車輛前輪夾住，後輪放置在滾筒上，檢測車子行駛100公裏所需的電量）。
3.14 可對電機進行負載功率、電流、轉速、力矩等測試。
3.15 裏程測試（工況法、等速法）。
3.16 車輪功率測試。
3.17 對電動自行車進行助力比測試。
3.18 油門功能模塊：通過轉把卡套夾緊油門轉把，利用電機撥動轉把卡套，帶動油門轉把轉動，實現加減油門動作。
3.19 刹車功能模塊：左右刹把各有兩個小型氣缸（氣缸上下左右前後可調），氣缸前端有2個力傳感器（50kg），通過調壓閥調節氣壓大小來調節推力大小，實現刹車動作。
3.20 工裝夾具便於不同型號電機的更換，夾具方便調整。
3.21 曲線測試包括以下內容（可同時顯示驅動力矩曲線和傳動力矩曲線）
3.22 轉速特性曲線： n=f(T
3.23 負載特性曲線： T= f(n)
3.24 效率特性曲線： η= f(n)
3.25 輸入功率特性曲線： P1=f(n)
3.26 輸出功率特性曲線： P2=f(n)
3.27 電流特性曲線： I=f(n)。

四．主要技術特性：
4.1 本設備工作啟動方式為手動按鈕啟動。根據需要設置緊急停止按鈕，位置安裝在工作台上，設備運行中，發生緊急停止、斷電時，各運動機構保持停止的狀態。
4.2 良好人機界麵，動態模擬顯示測試項目，實時顯示測試數據（可實現中英文界麵切換）。
4.3 電機型號及判定閥值可人工輸入並存儲。
4.4 隨時查詢並可轉換成EXCEL格式數據導出電腦。
4.5 所有儀器的數據能自動保存到電腦中，並與電腦進行實時通信
4.6 電控箱設有安全防護的低壓（24V）照明裝置，並設置220V電源插座（供維修時手提電腦使用）
4.7 測試電櫃麵板上安裝有主電源製動閘，可從門外進行ON、OFF操作。
4.8 遇不合格品聲光報警。
4.9 測試數據自動存儲，存儲型號大於2000種。
4.10 操作員和管理員賬戶密碼，管理員和增加或刪除操作者賬戶。
4.11 在軟件和硬件上都支持工況法測試，設定好程序自動運行。
4.12 測試台架: 框架采用方通焊接,表麵采用防滑板,配有可拆卸斜坡，斜坡角度20度,四周采用全封閉式鈑金包裹。
4.13 增加中軸處模擬腳踏功能，轉速200rpm，扭力200n.m。
4.14 電機控製裝置，可以兩種控製模式相互切換，速度控製模式和扭矩控製模式。
4.15 車架采用氣缸增加配重，重量範圍0-200kg可調。
4.16 電機電能采用電阻進行回收。
4.17 主伺服電機和中軸伺服電機采用TPC或者485通訊方式進行控製（預留軟件控製接口）。
4.18 油門旋轉采用步進電機脈衝控製（預留軟件控製接口）
4.19 整體軟件需預留通訊接口協議。
4.20 滾筒表麵阻力最大可達1622N。
4.21 油門測試方法說明：通過轉把卡套夾緊油門轉把，利用電機撥動轉把卡套，帶動油門轉把轉動，實現加減油門動作。
4.22 刹車測試方法說明：左右刹把各有兩個小型氣缸（氣缸上下左右前後可調），氣缸前端有 2 個力傳感器（50kg），通過調壓閥調節氣壓大小來調節推力大小，實現刹車動作。

三、電摩二合一測試台程序說明
1.將測試樣車固定在測試台工裝上；
2. 連接開關插座，啟動電源控製按鈕，電腦點擊測試軟件顯示以下界麵；

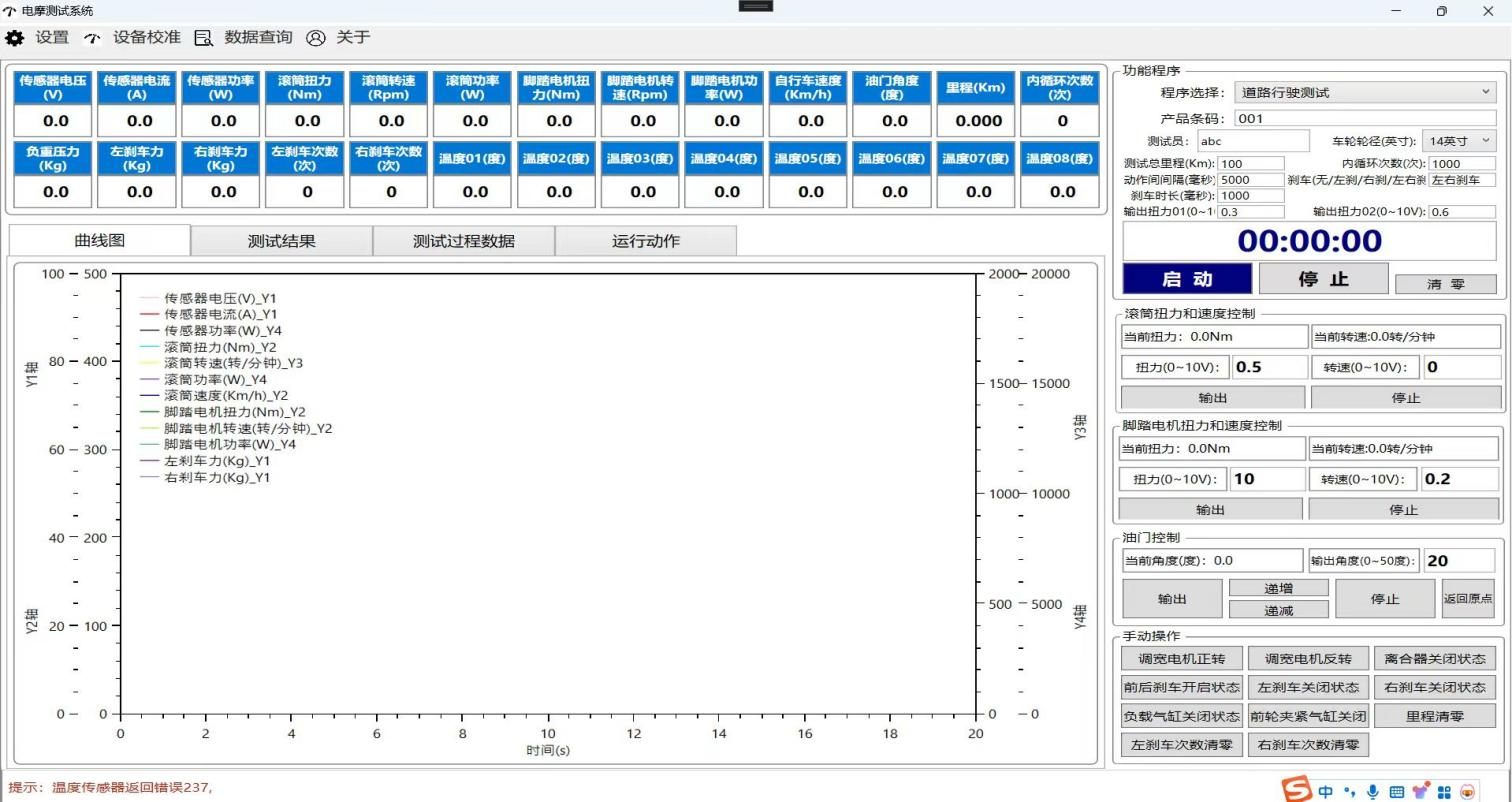

3. 在主畫麵界麵中，可實時監測到車子測試時實時顯示的電摩實時運行的電壓、電流、功率、扭力、轉速、腳輪電機轉速，功率、自行車速度、油門角度、裏程、負重壓力、刹車力、刹車次數、溫度的測試數據，以及自動繪畫的曲線圖。
“傳感器電壓”即實時顯示電摩測試時電池輸出的電壓；
“傳感器電流”即實時顯示電摩測試時電池輸出的電流；
“滾筒扭力” 即實時顯示伺服電機帶動滾筒，測試時滾筒的實時扭力值；
“滾筒轉速” 即實時顯示伺服電機帶動滾筒，測試時滾筒的實時轉速；
“滾筒功率” 即實時顯示伺服電機帶動滾筒，測試時滾筒的實時功率值；
“腳踏電機扭力”即實時顯示模擬人在自行車上踩腳踏動作，輸出的電機扭力；
“腳踏電機轉速”即實時顯示模擬人在自行車上踩腳踏動作，輸出的電機轉速；
“腳踏電機功率”即實時顯示模擬人在自行車上踩腳踏動作，輸出的電機功率；
“自行車速度” 即實時顯示車子測試時的車速；
“油門角度” 即實時模擬人擰動油門轉把的動作；
“ 裏 程 ” 即實時顯示車子測試時實時的裏程；
“內循環次數”即一組動作完成以後內循環累加一次；
“負重壓力” 即實時顯示測試時車子負重壓力值；
“左刹車力” 即實時顯示測試時左刹車的力度值；
“右刹車力” 即實時顯示測試右刹車的力度值；
“左刹車次數”即實時顯示左刹車的次數；
“右刹車次數”即實時顯示右刹車的次數；
“溫度01-08”即實時監測要測試時車子電機溫度。
點擊“啟動”即可啟動測試；
點擊“停止”即停止測試；
點擊“清零”即將測試數據清除置零。

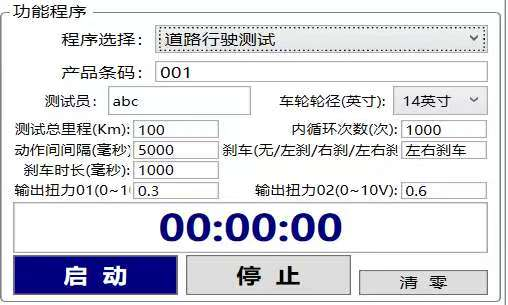

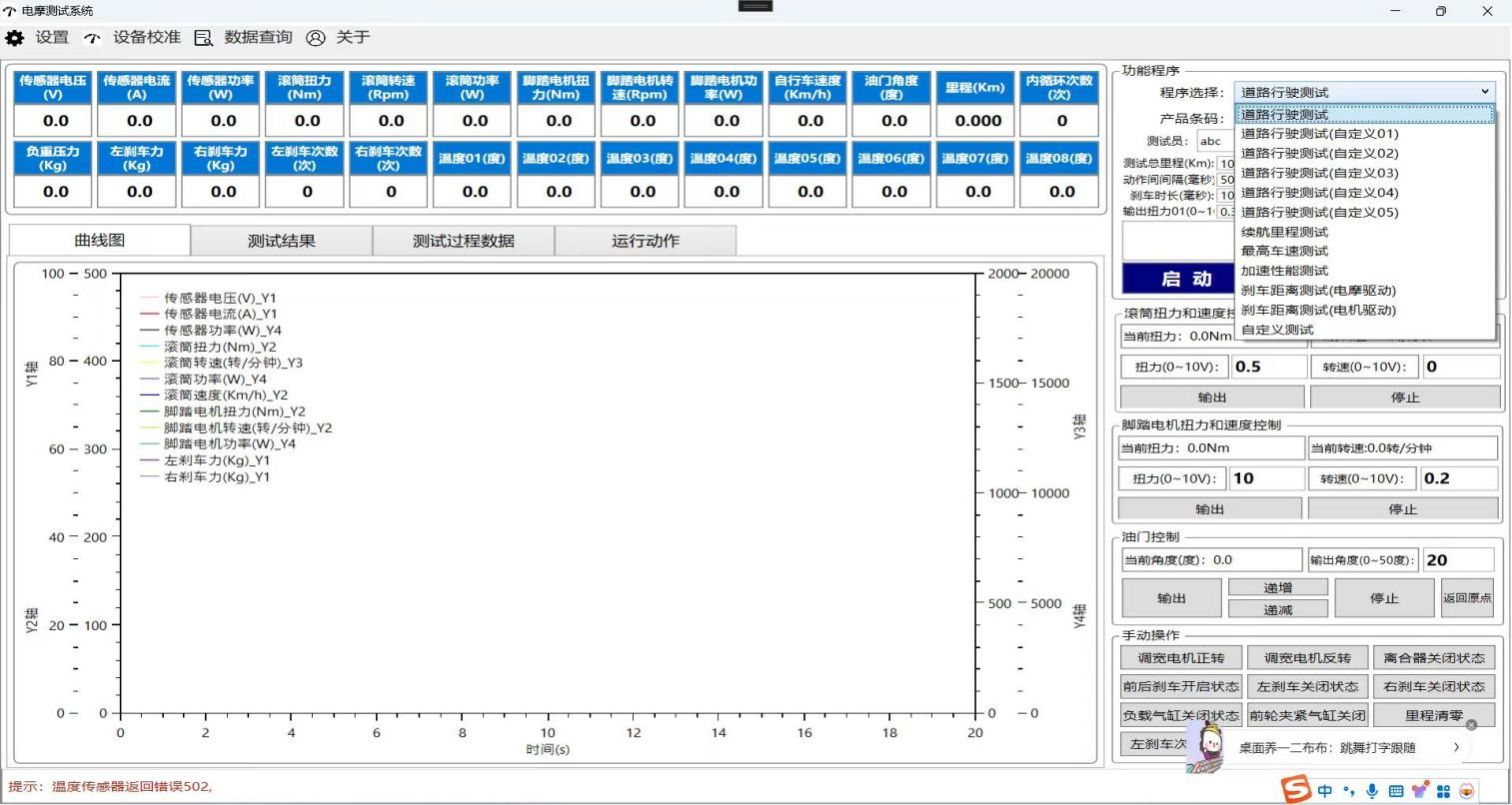

電摩二合一測試台功能程序-程序選擇

【道路行駛測試、續航裏程測試、最高車速測試、加速性能測試、刹車距離測試】

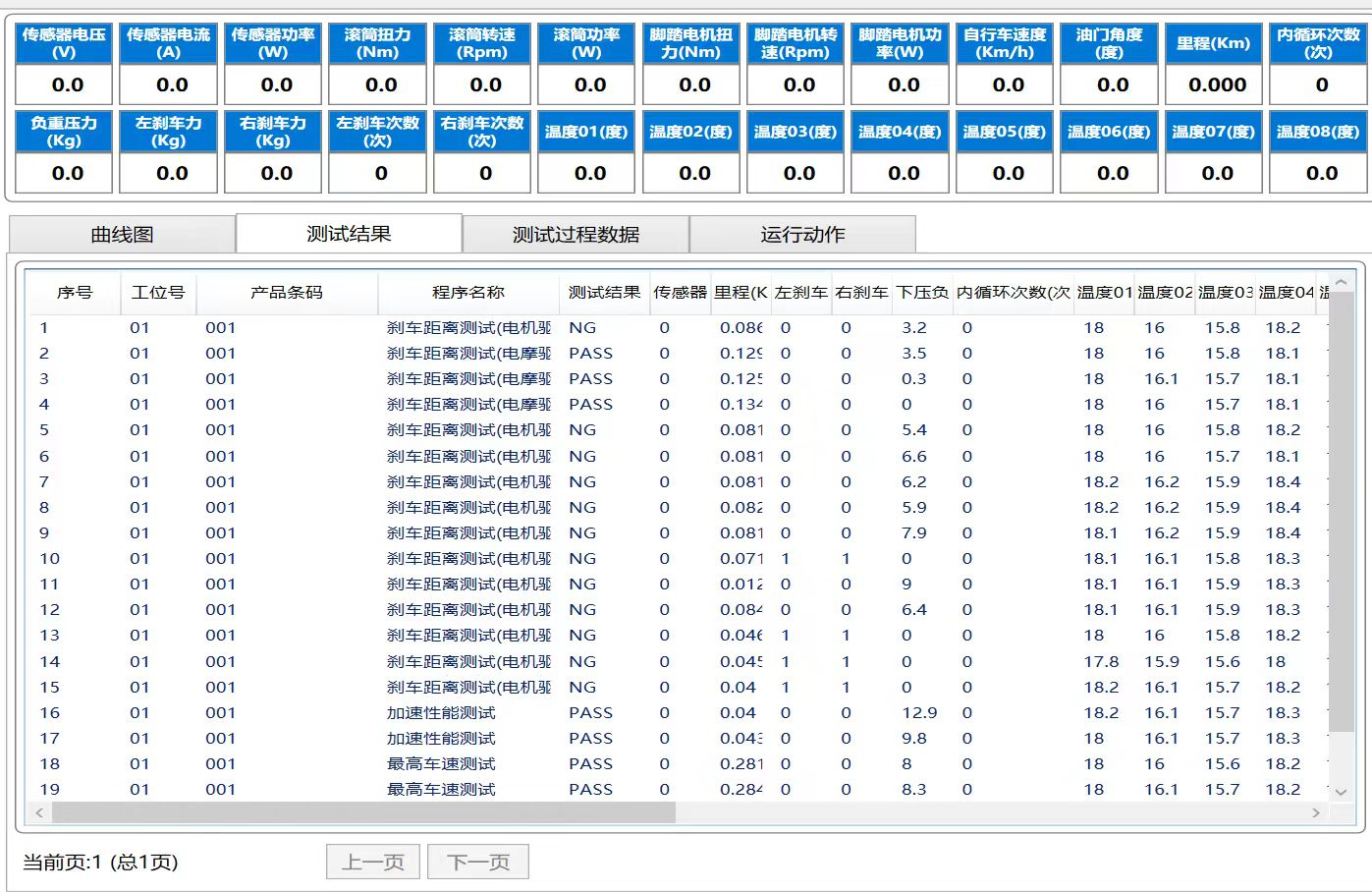

4.在主界麵下方的測試數據，可查看每項測試的詳細數據。

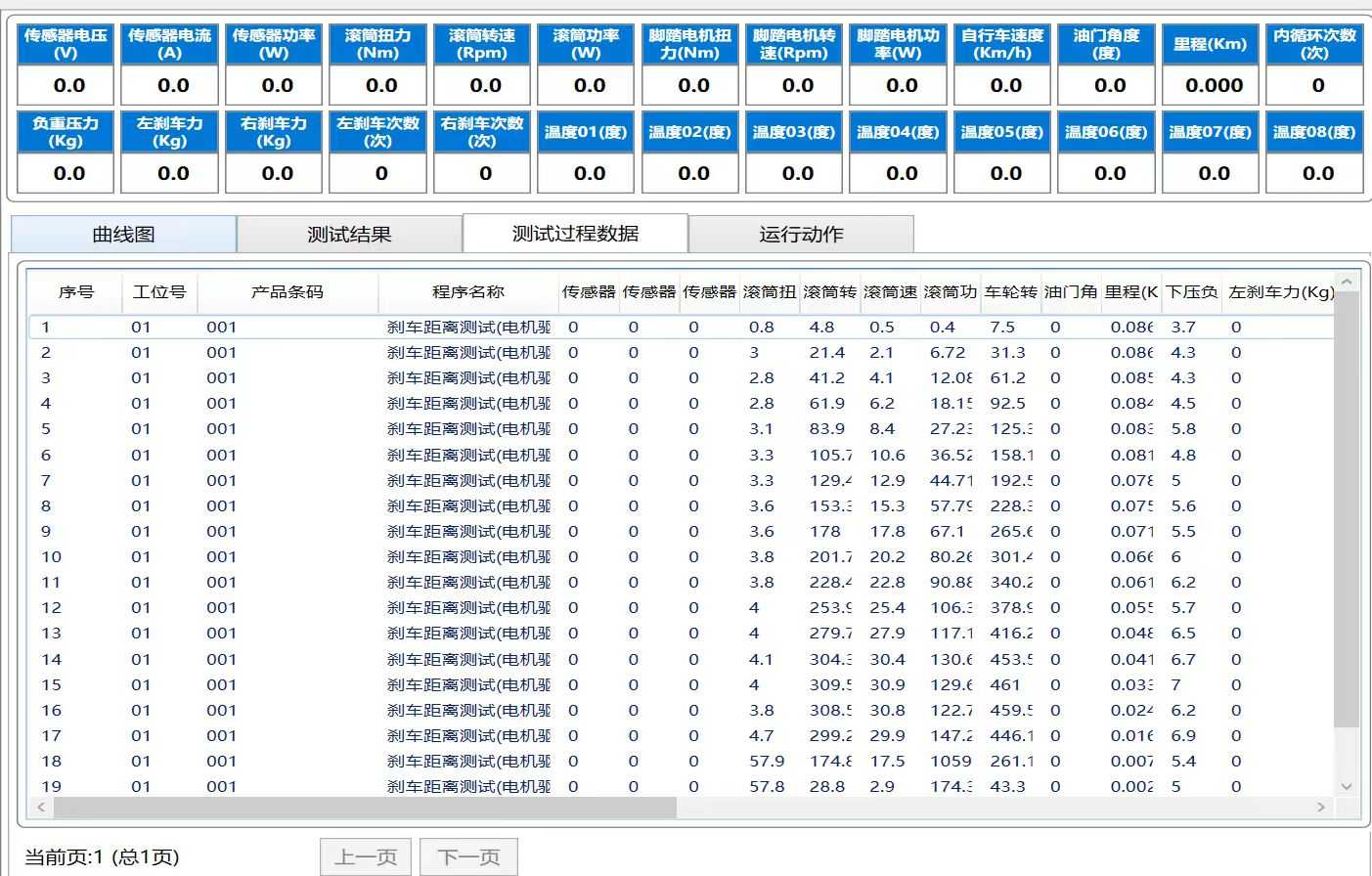

5.在主界麵下方的測試過程數據，可查看每項測試的詳細數據。

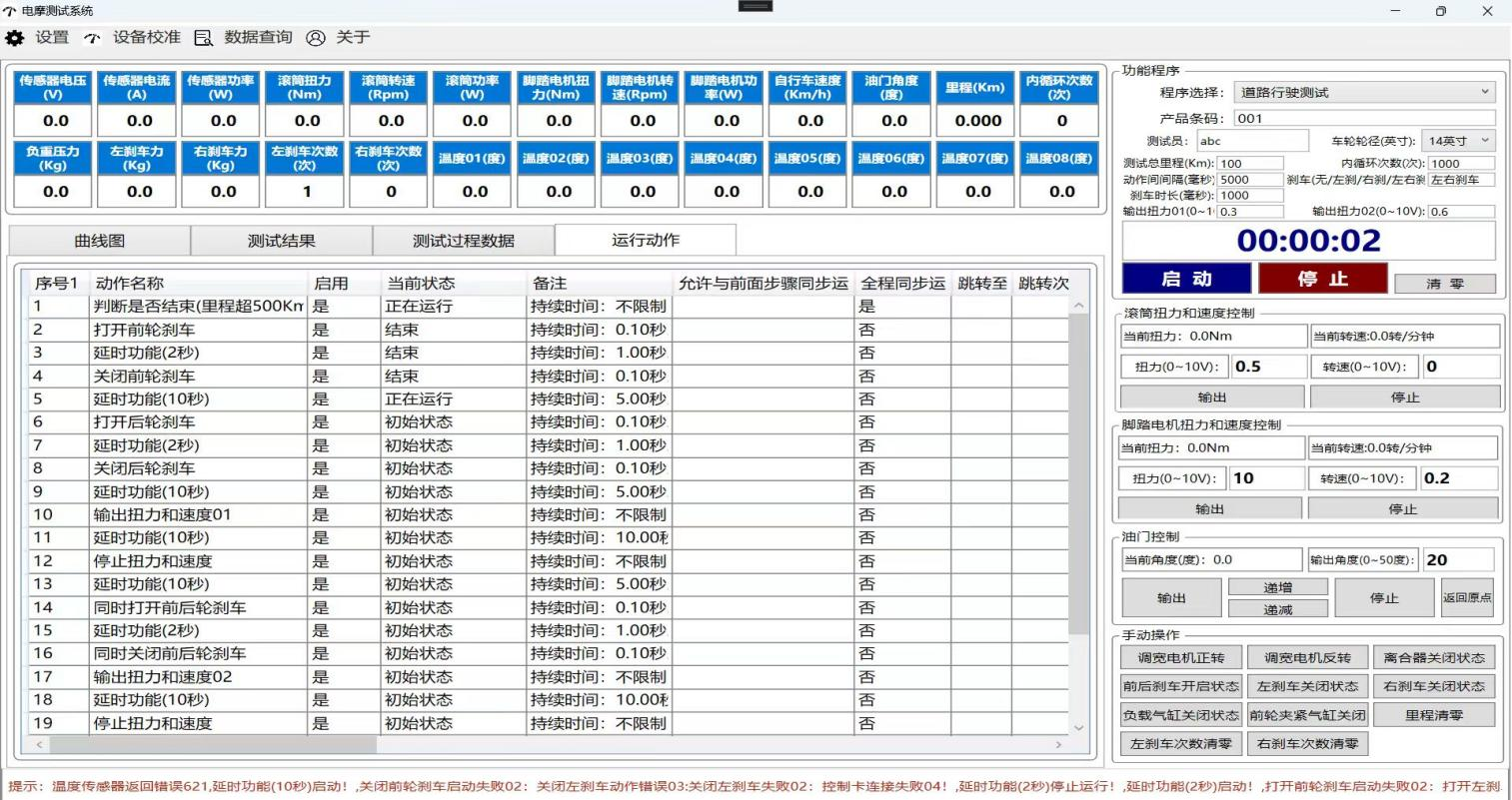

6.在主界麵下方的運行動作，可實時監測運行的狀態。

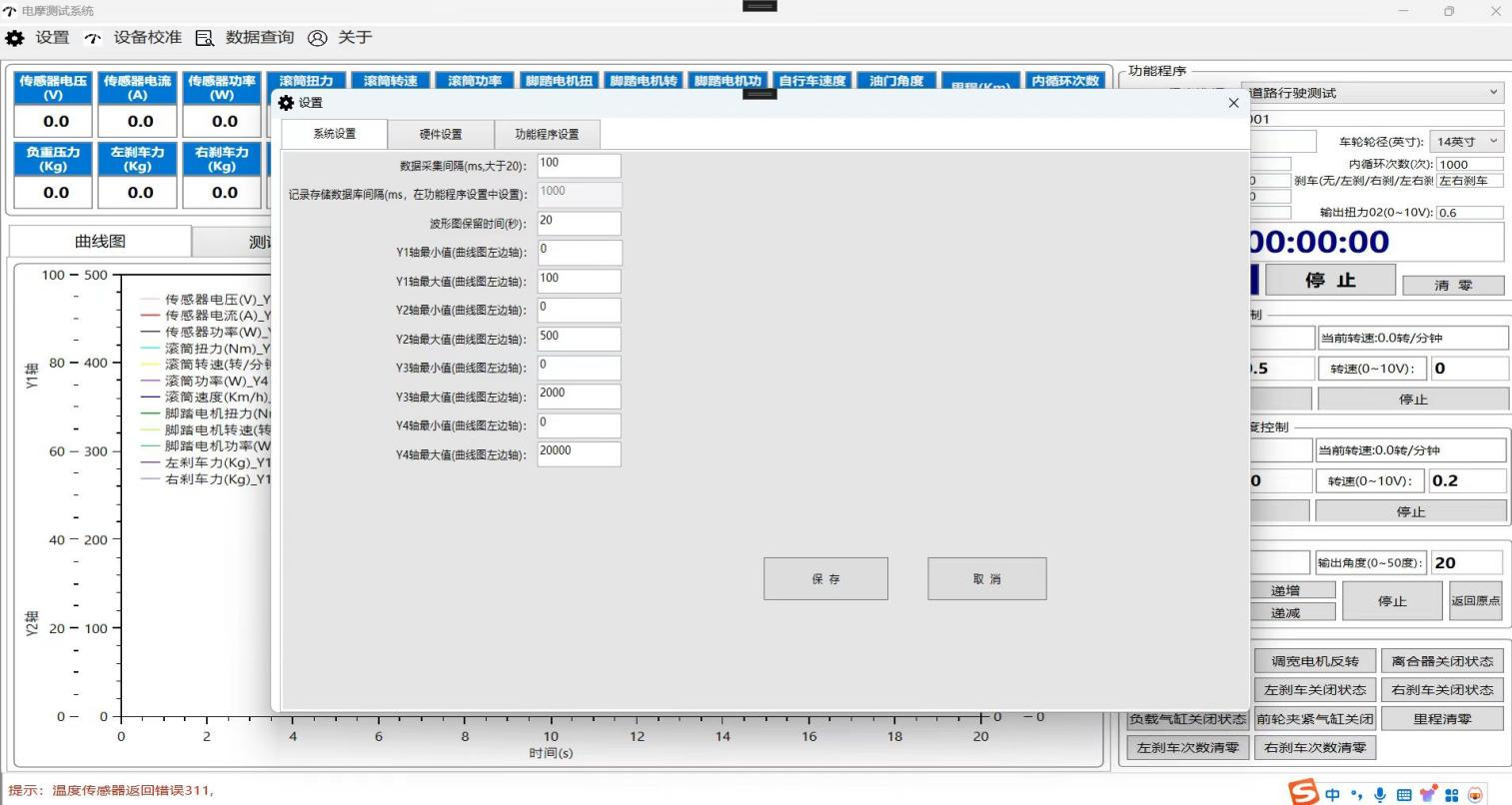

7.通過主界麵左上方表頭，點擊“設置”即可進入到設置窗口，分別有三個界麵【係統設置/硬件設置/功能程序設置】，選擇對應界麵進行設置，請勿隨意修改，如需請求改動不懂可聯係廠家。

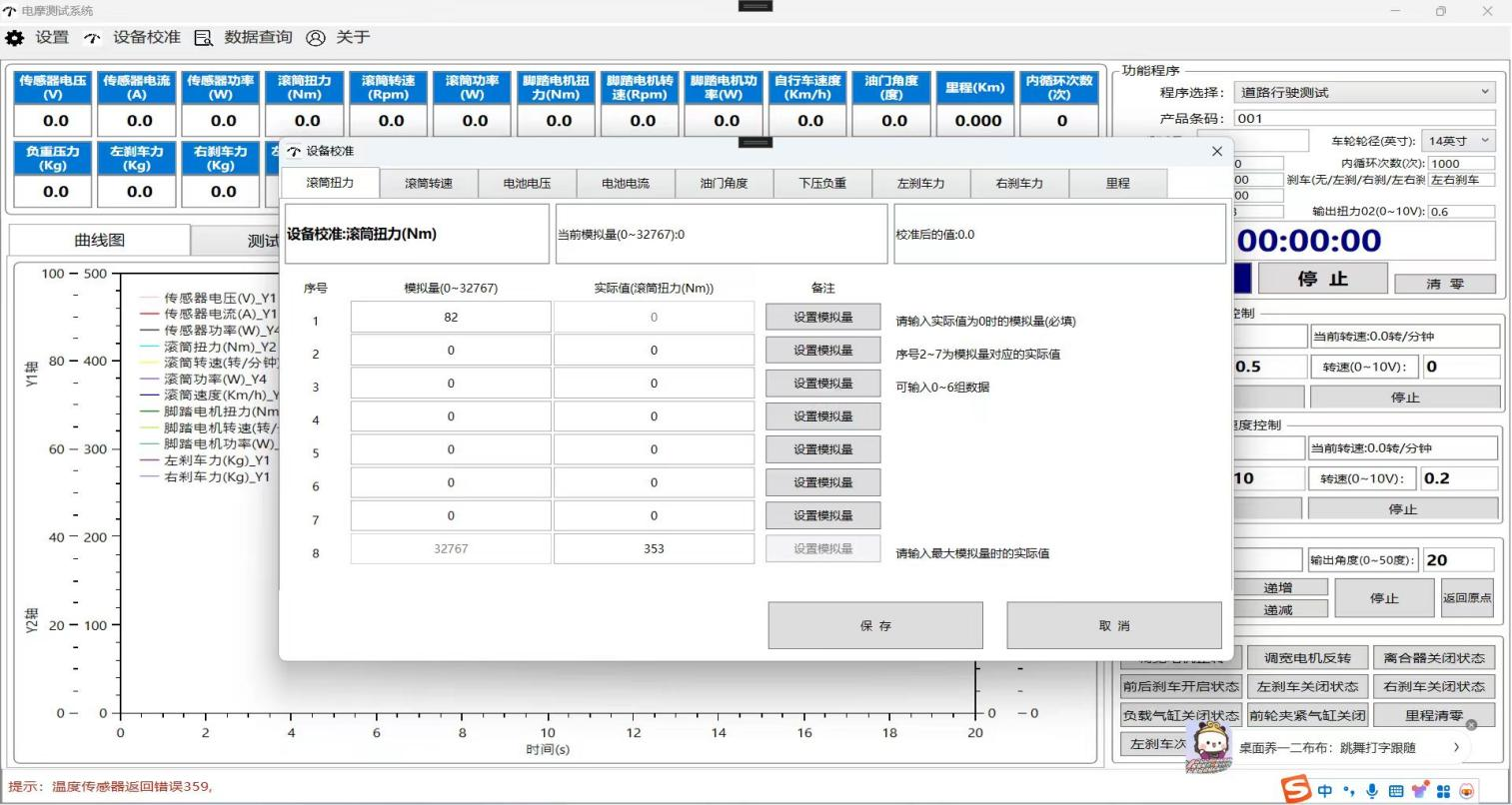

8.如係統參數發生改變或與所需要數據不符，可進入“設備校準”界麵對相應數據進行校準，具體數值需要自行以已轉數和滾筒轉數算出（如有疑問請聯係生產廠家，校準數值請勿隨意改動，以免導致測試數據不符）。

9.如需查詢測試報告，通過左上方“數據查詢”窗口，選檢測結果查詢；

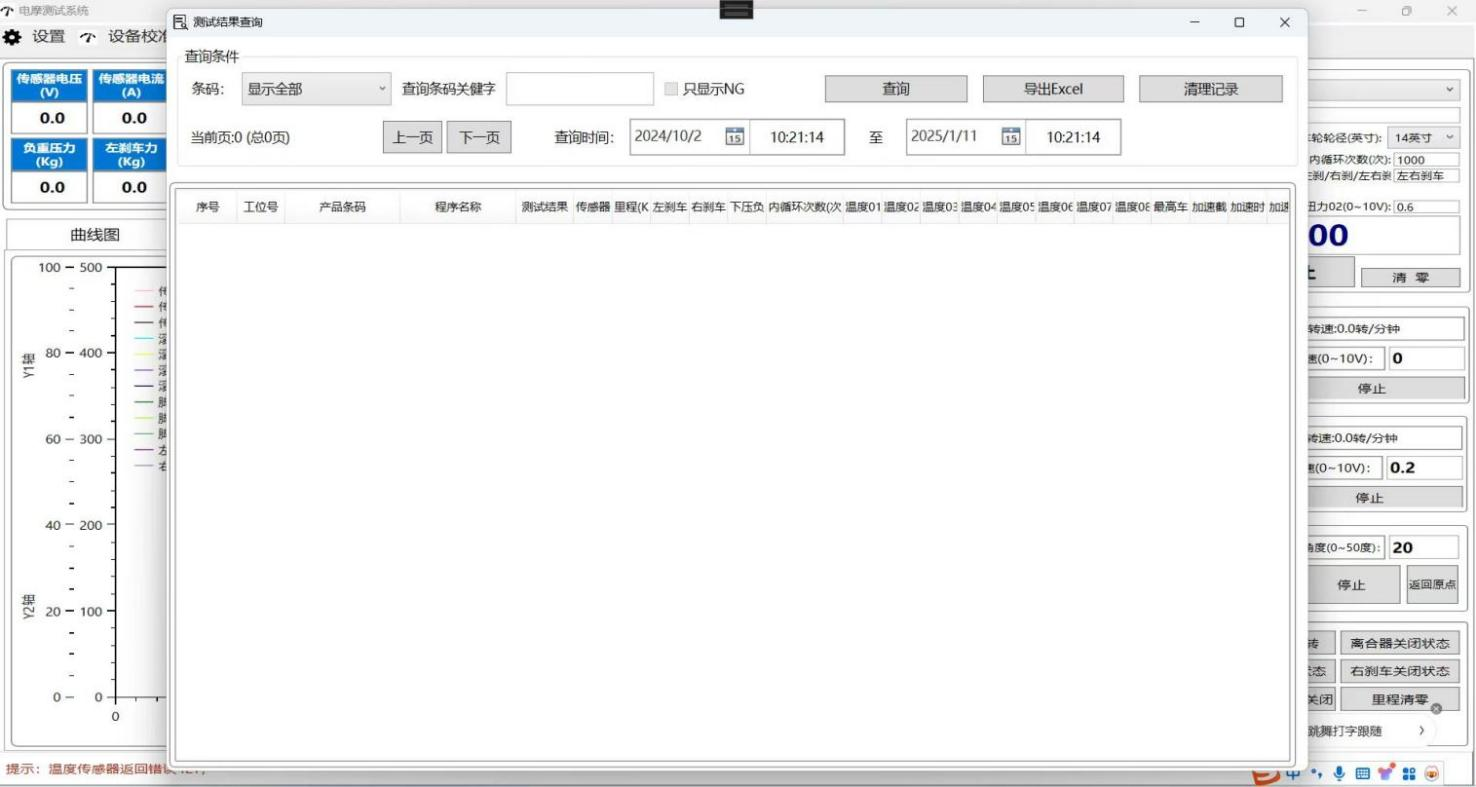

10.測試結果查詢界麵，可進行篩查開始和結束日期進行查詢數據，並可將數據“導出Excel”表格；如測試的數據太多需要刪除，點擊“清理記錄” 即可。

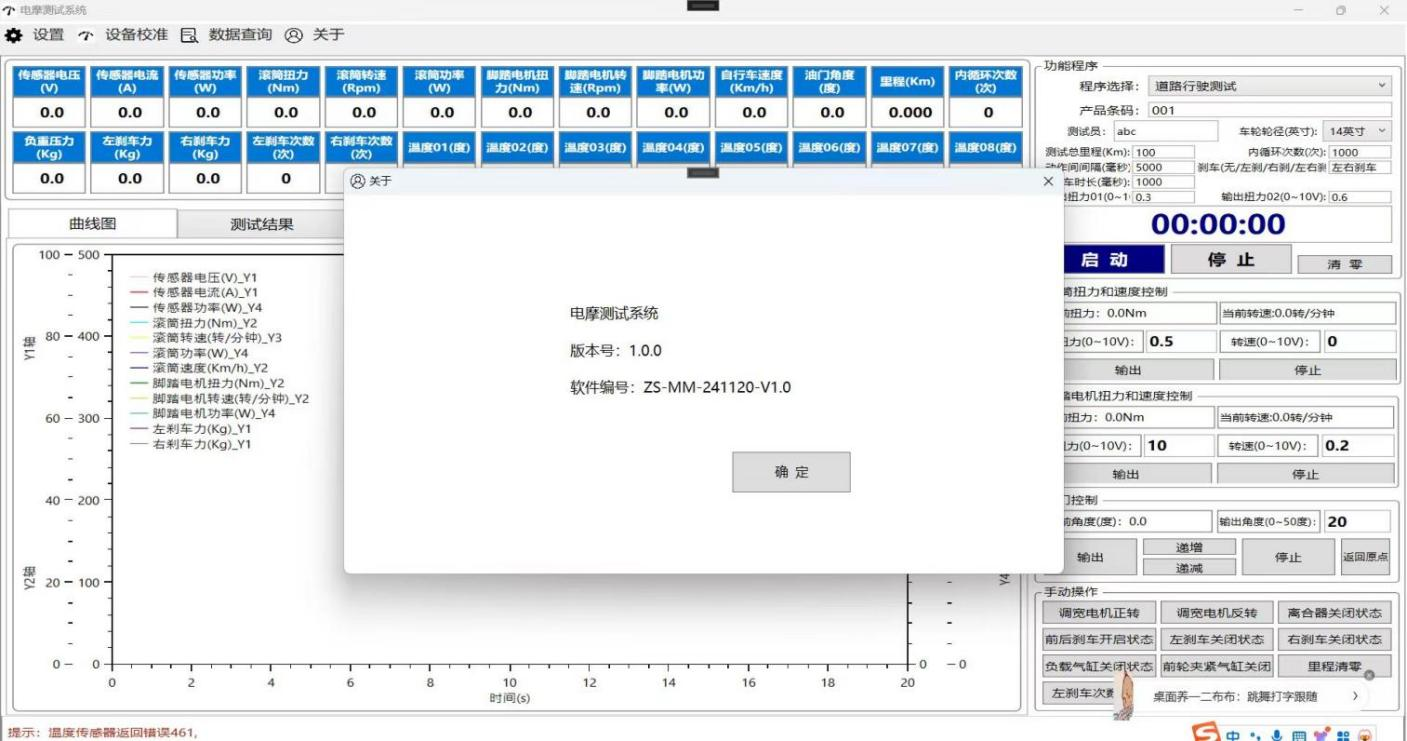

11.通過主界麵左上方“關於”窗口，點擊可進入下圖界麵查看程序版本號和軟件編號。

《質量保證》

一､質量保證事項 本試驗機自出廠日期起免費服務期限為一年(消耗品不在免費範圍內,不含差旅費)。
二､免費服務之主要憑證 當服務事項有爭議時主要依我司出具之<保證書>為憑證。 故：
1.請貴司妥為保存<保證書>,如有遺失應於一個月內與我司客服課聯絡報備。<保證書>若經塗改或未加我司之印章,則無效。
三､遇下列情況,雖在有效保證期限內,亦得酌收技術或材料費
1. 由於天災地變而損毀。
2. 由於使用者之過失或操作錯誤以致故障。
3. 未按規定使用電源電壓導致損壞。
4. 自行拆修以致損壞。
5. 借給他人使用以致故障。
6. 自行改裝以致故障。
7. 自行校正以致故障。
8. 轉移或運送不慎而故障。
四､注意事項：
1.凡原在廣東地區安裝使用之本公司產品,如將產品移往廣東以外地區使用時,不論是否在保證期限內,服務人員之交通費及出差費,概由客戶支付。
2.凡廣東省地區以外之客戶,不論是否在保證期間內,服務人員之交通費及出差費,概由客戶支付。
